Šroub se šestihrannou hlavou: Normy, materiály, třídy a průmyslové aplikace

Zvedněte šroub se šestihrannou hlavou a držíte nejrozšířenější průmyslový spojovací prvek na zemi. Ocelové rámy, bloky motorů, trupy lodí, mostovky – všude se objevuje stejný šestistranný profil, utažený nástrojem stejné třídy, spolehlivá zátěž, která by zničila menší spojení. Ta všudypřítomnost není náhodná. Je výsledkem geometrie, která v sobě spojuje skutečnou mechanickou výhodu do kompaktní, standardizované formy. Ale všudypřítomnost také plodí samolibost: inženýři a kupující, kteří považují všechny šrouby se šestihrannou hlavou za vzájemně zaměnitelné, běžně končí s nekvalitními spojovacími prvky v kritických spojích, se selháním koroze ve venkovních sestavách a nesouladem rozměrů, které zpomalují instalaci. Tato příručka pracuje s pěti rozměry, které skutečně určují, zda bude šroub se šestihrannou hlavou fungovat – standardní systém, materiál, třída, povrchová úprava a přizpůsobení použití – takže můžete vybírat s jistotou, nikoli zvykem.

Čím se šroub se šestihrannou hlavou liší od ostatních spojovacích prvků

Šestihranná hlava poskytuje šest plochých dosedacích ploch pro klíč nebo nástrčný klíč. Tato geometrie umožňuje aplikaci vysokého točivého momentu, aniž by nástroj sklouznul, a to pomocí nástrojů, které již vlastní každá dílna, polní četa a montážní linka. Imbusový klíč vyžaduje zapuštěnou zásuvku; bit Torx vyžaduje odpovídající hvězdicový profil. Šestihranná hlava funguje s otevřenými klíči, nástrčkovými klíči, ráčnovými nástrčkami a rázovými utahováky – inventář nástrojů je efektivně univerzální.

Je třeba zachovat rozdíl mezi a šestihranný šroub a a šroub se šestihrannou hlavou . Oba mají šestihrannou hlavu a stopku s vnějším závitem, ale šrouby se šestihrannou hlavou jsou vyráběny s přísnějšími rozměrovými tolerancemi a mají pod hlavou podložku. V praxi jsou šestihranné šrouby dominantní volbou pro konstrukční a konstrukční sestavy, kde spojovací závit zajišťuje matice; Šrouby se šestihrannou hlavou jsou upřednostňovány v aplikacích přesných strojů, kde se spojovací prvek našroubuje přímo do závitového otvoru. Když je ve specifikačním listu uvedeno „šroub se šestihrannou hlavou“, téměř vždy to odkazuje na širší kategorii – ale potvrzení třídy tolerance před objednáním zabrání problémům s montáží.

Ještě jedno rozlišení: vnější šestihranné šrouby pro průmyslové aplikace jsou poháněny z vnější strany hlavy, na rozdíl od šroubů s válcovou hlavou, kde je pohon vnitřní. To je důležité u každé sestavy, kde je omezený přístupový prostor, ale boční zapojení nástroje je proveditelné – ocelové konstrukce a automobilové pomocné rámy jsou nejjasnějším příkladem.

Standardníní systémy: srovnání DIN, ISO a ASME

Převážnou většinu šroubů se šestihrannou hlavou v globálních dodavatelských řetězcích řídí tři standardní rodiny. Volba mezi nimi není estetickým rozhodnutím – ovlivňuje velikost klíče, stoupání závitu, třídu tolerance a přeshraniční zaměnitelnost.

Systémy DIN a ISO se geometrií výrazně překrývají, ale nejsou totožné. Praktický příklad: šroub M10 podle DIN 933 je určen pro 17 mm klíč, zatímco stejná jmenovitá velikost podle ISO 4017 používá 16 mm klíč. Tento jeden milimetrový rozdíl je v dílně s kompletní sadou klíčů irelevantní – ale může způsobit zpoždění při instalaci na velkém staveništi, kde je inventura nástrojů standardizovaná. Pro mezinárodní zadávání veřejných zakázek je zadání podle ISO bezpečnější výchozí nastavení, protože dodavatelům v jakékoli zemi jasně signalizuje očekávání interoperability.

Systém ASME používá jmenovité průměry založené na palcích a profily závitů Unified National Coarse (UNC) nebo Fine (UNF). V severoamerickém stavebnictví a zejména při šroubování přírub na olej a plyn – kde se třídy materiálů ASTM protínají s rozměrovými normami ASME – tento systém zůstává výchozí. Kupující, kteří pro severoamerické projekty získávají zdroje z Číny, by měli v objednávkách výslovně uvádět ASME B18.2.1, protože čínští výrobci standardně používají metrické DIN/ISO, pokud jim není uvedeno jinak.

Výběr třídy materiálu a pevnosti

Materiál a stupeň jsou samostatná rozhodnutí, která se navzájem doplňují. Materiál určuje základní korozní odolnost a elementární složení; třída (a související tepelné zpracování) určuje mezní hodnotu mechanického výkonu. Výběr nesprávné kombinace v obou směrech – přílišná specifikace zvyšuje zbytečné náklady, nízká specifikace vytváří riziko selhání – je jednou z nejčastějších chyb při nákupu v průmyslovém šroubování.

Uhlíková ocel třídy 8.8 pokrývá většinu případů průmyslového použití. Nabízí pevnost v tahu 800 MPa s adekvátní tažností, lze jej snadno získat globálně a přináší předvídatelné náklady. Stupeň 10.9 vstupuje na scénu tam, kde je vyžadováno vyšší předpětí v kompaktním spoji – typickými příklady jsou komponenty automobilového odpružení a kryty převodovek. Stupeň 12.9 je vyhrazen pro skutečně kritické, vysoce namáhané aplikace; jeho nižší tažnost ve srovnání s 8,8 znamená, že je citlivější na nesprávný montážní krouticí moment, takže vyžaduje přísnější montážní kontroly.

Nerezové třídy vyměňují pevnost v tahu za odolnost proti korozi. Uzávěry A4-80 (nerezové 316) při 800 MPa – ekvivalent 8,8 uhlíkové oceli – ale zachovají si tento výkon po neomezenou dobu v prostředích bohatých na chloridy, kde by šroub z pozinkované uhlíkové oceli během měsíců zkorodoval svým povlakem. V námořních a pobřežních stavbách se při kalkulaci dlouhodobých nákladů téměř vždy upřednostňuje nerez před opakovanou výměnou spojovacích prvků z uhlíkové oceli.

Možnosti povrchové úpravy a kdy je použít

Povrchová úprava je ochranná vrstva šroubu se šestihrannou hlavou. I správný druh oceli bude předčasně korodovat, pokud povrchová ochrana neodpovídá provoznímu prostředí. Hlavní kompromis je mezi tloušťkou povlaku (která ovlivňuje rozměrové přizpůsobení), korozním výkonem a cenou.

• Galvanicky pokovený zinek (lesklý zinek / BZP) — standardní komerční ošetření pro vnitřní nebo chráněné aplikace. Typická tloušťka 5–12 µm. Nákladově efektivní a široce dostupný, ale nabízí omezenou ochranu ve vlhkém nebo venkovním prostředí. Vhodné pro šrouby třídy 8.8 v krytých ocelových konstrukcích a obecných strojích.
• žárové zinkování (HDG) — zinek nanášený ponořením, vytvářející 45–85 µm vrstvu, která se metalurgicky váže k oceli. Poskytuje trvalou venkovní ochranu po desetiletí. Silný povlak vyžaduje toleranci v toleranci závitu (typicky třída 6AZ/6H), aby se zachovalo spojení se standardními maticemi. Hojně se používá ve stavebnictví, infrastruktuře a zemědělských zařízeních.
• Černý oxid — konverzní povlak, který nabízí mírnou odolnost proti korozi a snižuje odraz světla. Používá se především v automobilových interiérech a nástrojích, kde na estetice záleží více než na dlouhodobé ochraně proti korozi. Vždy se nanáší s doplňkovým olejem nebo voskem.
• Dacromet / geomet — zinko-hliníkový povlak na vodní bázi aplikovaný v tloušťce 8–12 µm, který nabízí odolnost proti korozi srovnatelnou s žárovým zinkováním ve zlomku tloušťky. Neovlivňuje lícování závitu, což z něj činí preferovanou povrchovou úpravu pro vysoce kvalitní šrouby (10.9, 12.9), kde je rozměrový vliv HDG nepřijatelný. Široce specifikovaný v automobilovém průmyslu a větrné energii.

Pro podrobnější rozpis výběru nátěru podle prostředí a substrátu, typy povrchové úpravy šroubů a průvodce výběrem pokrývá každou možnost proti specifickým provozním podmínkám. Jednomu párování je třeba se vyhnout: žárové zinkování na šroubech třídy 12.9. Proces moření před galvanizací představuje riziko vodíkové křehkosti u vysokopevnostních ocelí – kombinace, která způsobila zdokumentované polní poruchy v nosných spojích.

Tam, kde je vedle ochrany proti korozi potřeba maximální odolnost proti vibracím, šestihranné přírubové šrouby pro prostředí s vysokými vibracemi integrovat přírubu pro rozdělování zátěže přímo do geometrie hlavy, což snižuje závislost na podložkách s povrchovou úpravou, které se mohou časem zhoršit.

Průmyslové aplikace: stavebnictví, automobilový průmysl, námořní doprava a strojírenství

Stejná základní geometrie spojovacích prvků slouží radikálně odlišným požadavkům napříč průmyslovými odvětvími. Pochopení toho, co každý sektor vyžaduje, zabrání chybám ve specifikaci, když tým pro zadávání zakázek získává zdroje pro více typů projektů současně.

Stavebnictví a občanská infrastruktura celosvětově spotřebují největší objem šroubů se šestihrannou hlavou. Spoje z konstrukční oceli v budovách, mostech a věžích se řídí normou ASTM F3125 (která zahrnuje dřívější třídy A325 a A490) v Severní Americe nebo EN 14399 v Evropě. Nejedná se o generické šestihranné šrouby – jsou vyráběny a testovány jako konstrukční spojovací prvky s dokumentovaným zkušebním zatížením a požadavky na tvrzené podložky. Stavební sektor také používá velké množství standardních šestihranných šroubů třídy 8,8 pro sekundární připojení, bednění a montáž zařízení, kde nejsou vyžadovány specifikace konstrukčních šroubů.

Montáž automobilů specifikuje šrouby se šestihrannou hlavou na úrovni komponentů – uchycení motoru, pomocné rámy zavěšení, skříně převodovky a držáky brzdových třmenů mají přesné specifikace točivého momentu, které předpokládají známou třídu šroubů a povrchovou úpravu. Stupeň 10.9 je dominantní volbou pro klouby hnacího ústrojí a podvozku. Povlak Dacromet je široce preferován, protože zachovává rozměrovou přesnost, odolává tepelným cyklům prostředí pod kapotou a zabraňuje riziku vodíkové křehkosti spojené s galvanickým pokovováním vysokopevnostní oceli.

Námořní a pobřežní aplikace kladou nejagresivnější požadavky na korozi. Solná mlha, konstantní vlhkost a biologické znečištění rychle napadají povrchovou úpravu uhlíkové oceli. Nerez A4-80 (třída 316) je standardní specifikace pro nechráněné palubní vybavení, příruby potrubí a armatury trupu. Pro podmořské aplikace nebo aplikace zahrnující nepodobný kovový kontakt mohou být vyžadovány duplexní nerezové nebo exotické slitiny – ale pro většinu námořních prací nad hladinou vody poskytují šrouby A4-80 se šestihrannou hlavou s pasivovanou povrchovou úpravou nezbytnou životnost bez nadměrných nákladů.

Průmyslové stroje pokrývá nejširší škálu požadavků. Obecná výroba a rámy zařízení používají třídu 8.8 s pozinkováním. Sestavy s vysokým cyklem nebo vysokými vibracemi – kompresory, ventilátory, tělesa čerpadel – těží z přírubových variant nebo párů matic s převládajícím momentem, aby odolávaly samovolnému uvolnění. Přesná zařízení mohou vyžadovat stupeň 12,9 k dosažení upínací síly potřebné ve spoji s omezenou délkou záběru šroubu.

Klíčové faktory pro nákup a ověřování kvality

Šroub se šestihrannou hlavou je pouze tak spolehlivý jako proces, který jej vyrobil. Cenově řízené zdroje, které přeskakují dokumentaci, vytváří mezery ve sledovatelnosti – a v odvětvích, kde selhání spojovacích prvků nese odpovědnost, jsou mezery v papírové stopě stejně problematické jako mezery v kovu samotném.

Každá objednávka průmyslového spojovacího materiálu by měla doprovázet tři dokumenty: a protokol o zkoušce materiálu (MTR) potvrzení výsledků chemického složení a mechanických zkoušek pro výrobní šarži; a protokol o rozměrové kontrole ověření tolerancí geometrie hlavy, tvaru závitu a délky; a výrobce Certifikát ISO 9001:2015 potvrzení, že systém řízení kvality, který šroub vyrobil, je auditovaný a aktuální. Dodavatelé, kteří nemohou na požádání poskytnout všechny tři, by neměli být v dodavatelském řetězci pro kritické aplikace.

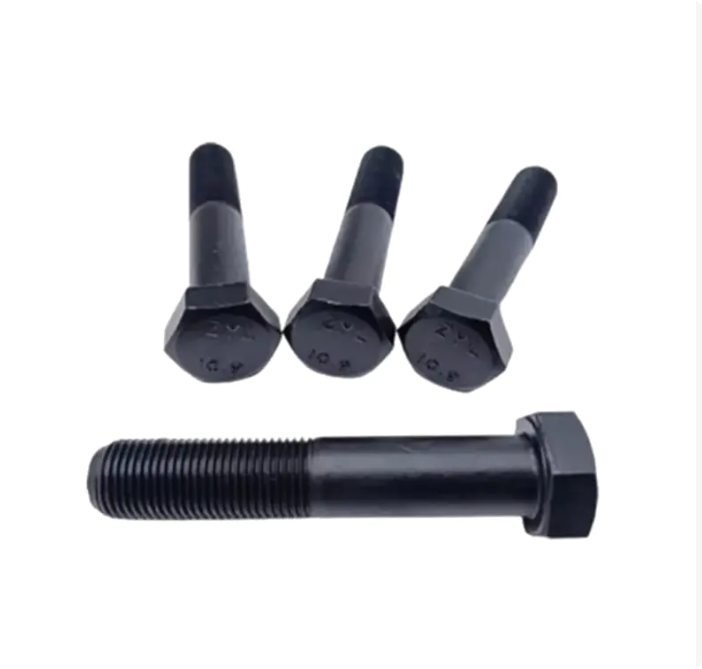

Značení hlavy umožňuje rychlou vizuální kontrolu. Na metrických šroubech je na horní části hlavy vyražena třída (8.8, 10.9, 12.9) spolu s identifikační značkou výrobce. Na imperiálních šroubech jsou stupně SAE označeny radiálními čarami: stupeň 5 ukazuje tři čáry, stupeň 8 šest. Absence označení na šroubu prodávaném jako Grade 8 nebo 10.9 je diskvalifikující závada – znamená to, že šroub nebyl vyroben podle třídy, nebo proces značení selhal v kontrole kvality.

Upřesnění třída závitů o objednávkách je detail, který odděluje zkušené kupující od nováčků. Metrické závity ISO standardně používají třídy tolerance 6g (vnější) a 6H (vnitřní) pro všeobecné použití. K dispozici jsou těsnější třídy (4g/4H nebo 5g/5H) pro přesné lícování, ale zvyšují náklady a prodlužují dodací lhůty. Volnější třídy (8g) se někdy používají u žárově pozinkovaných šroubů, aby se přizpůsobily tloušťce povlaku – ale musí být spárovány s odpovídající nadměrně velkou maticí, aby se zajistilo správné spojení.

Nakonec záleží na rozhodování o párování. The průvodce párováním matic a podložek se vztahuje na zásadu, že podložky, pojistné podložky a matice by měly odpovídat jakosti a povrchové úpravě šroubu, který jsou součástí dodávky. Instalace šroubu třídy 8 s maticí třídy 2 vytváří slabé místo na závitech matice; smíchání pozinkovaných šroubů s nepovlakovanými maticemi urychluje galvanickou korozi na rozhraní spoje. Sestava spojovacího prvku funguje jako systém – každá součást v tomto systému si zaslouží stejnou disciplínu specifikace aplikovanou na samotný šroub.
