Spojovací prvky slouží jako hlavní spojovací součásti ve strojích, zařízeních a stavebních projektech. Povrchová úprava představuje klíčový výrobní proces, který přímo určuje odolnost proti korozi, mechanickou pevnost a provozní životnost. Mezi hlavní cíle povrchové úpravy šroubů patří zabránění korozi a rzi, zlepšení estetického vzhledu pro účely montáže a identifikace, zvýšení funkčního výkonu prostřednictvím snížení tření a snadnější instalace a splnění přísných průmyslových standardů pro automobilové, elektronické, venkovní a chemické aplikace.
Výběr vhodné povrchové úpravy vyžaduje pečlivé vyhodnocení podmínek prostředí, nákladových omezení a požadavků na výkon. Různé úpravy vykazují významné rozdíly ve schopnostech ochrany proti korozi, což činí proces výběru kritickým pro dlouhodobou spolehlivost a bezpečnost.

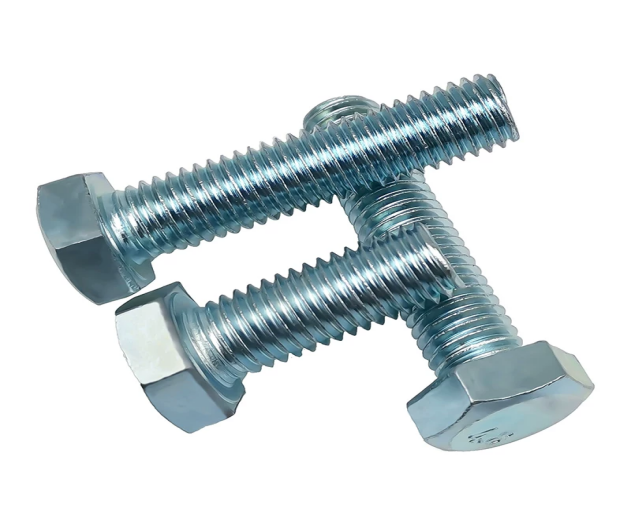

Galvanické pokovování je nejrozšířenější metodou povrchové úpravy komerčních spojovacích prvků díky nízkým nákladům a vyspělým výrobním procesům. Tato technika nanáší elektrolýzou stejnoměrný zinkový povlak a vytváří hustou, dobře přilnou ochrannou vrstvu.
Galvanické pokovování je v souladu s normou GB/T 5267.1-2023 (ekvivalent ISO 4042) „Spojovací prvky – galvanické povlaky“, která zahrnuje pokovování zinkem, zinkem-niklem, zinkem-železem a kadmiem. Norma specifikuje požadavky na tloušťku povlaku 5–12 μm (standardní stupeň 5–8μm; stupeň odolnosti proti korozi 8–12μm) a odolnost proti solné mlze 24–96 hodin bez bílé nebo červené rzi.
Galvanické pokovování nabízí více barevných možností včetně bílého zinku, modrobílého zinku, barevného zinku a černého zinku. Tyto povrchové úpravy jsou vhodné pro vnitřní prostředí, jako jsou domácí spotřebiče, nábytek a obecné stroje, kde je vystavení korozi minimální. Inženýři však musí řešit rizika vodíkové křehkosti u šroubů třídy 8.8 a vyšší pevnosti prostřednictvím povinné dehydrogenační úpravy, aby se předešlo selhání spojení.

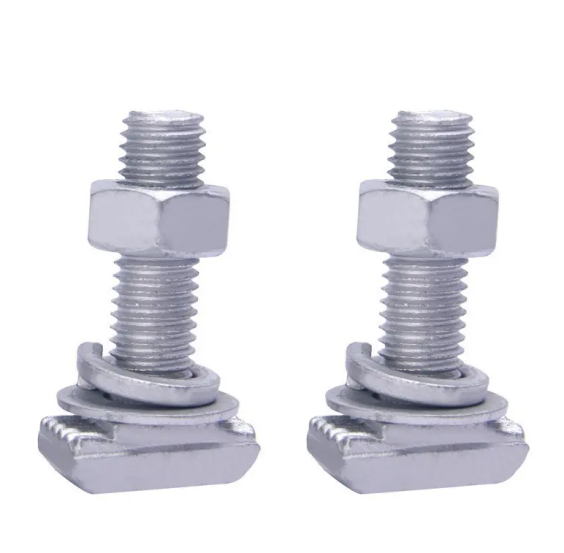

Žárové zinkování poskytuje výjimečnou odolnost proti korozi díky ponoření do roztaveného zinku při teplotě přibližně 450 °C a vytváří silné povlaky ze slitiny zinku a železa. Tato metoda produkuje povlaky o tloušťce v průměru 50 μm nebo větší, s místními minimy 40 μm, což poskytuje desítky let ochrany v drsných podmínkách.
Žárově pozinkované spojovací prvky splňují normy GB/T 5267.3-2008 (shodné s ISO 10684) a GB/T 13912-2020. Tyto specifikace pokrývají spojovací prvky od M8 do M64 se stupněm pevnosti až do 8,8, dosahující odolnosti proti solné mlze 100–500 hodin. Zejména spojovací prvky stupně 10.9 vyžadují minimálně 4hodinové dehydrogenační ošetření, aby se zabránilo vodíkové křehkosti.
Díky silnému povlaku a metalurgickému spojení je žárové zinkování ideální pro přenosové věže, mosty, ocelové konstrukce a fotovoltaické montážní systémy. Tyto aplikace vyžadují dlouhodobou odolnost vůči dešti, písku a slané mlze v pobřežních a průmyslových prostředích. Inženýři musí počítat s rozměrovými změnami ovlivňujícími lícování závitu, což často vyžaduje přepracování závitu po galvanizaci nebo příliš velké matice.
Povlak Dacromet představuje revoluční technologii na vodní bázi využívající zinkové a hliníkové vločky bez elektrolýzy, což zcela eliminuje rizika vodíkového křehnutí. Tato vlastnost z něj činí preferovanou volbu pro vysokopevnostní spojovací prvky v automobilovém průmyslu, vysokorychlostní železnici a námořních aplikacích.
Navzdory tloušťce povlaku pouze 4–10 μm dosahuje Dacromet odolnosti proti solné mlze 500–1200 hodin, což je více než 20krát více než tradiční galvanizace. Povlak odolává teplotám až 300 °C při zachování stabilního výkonu a vykazuje vynikající konzistenci mezi kroutícím momentem a předpětím, která je nezbytná pro kritická spojení. Stříbrno-šedý matný vzhled poskytuje rovnoměrné pokrytí i ve složitých geometriích a hlubokých prohlubních.
Povlaky Dacromet odpovídají normě GB/T 18684-2022 „Zinko-chromové povlaky – technické specifikace“. Zatímco dřívější formulace obsahovaly šestimocný chróm, moderní varianty bez chrómu řeší problémy životního prostředí při zachování vynikajícího výkonu. Tato technologie se široce používá ve vojenském vybavení, větrných turbínách na moři, a komponenty automobilového podvozku kde prevence selhání zůstává prvořadá.
Fosfátování vytváří pomocí chemických a elektrochemických reakcí krystalické fosfátové konverzní povlaky, které vytvářejí šedé až černé povrchové úpravy. Tato úprava slouží především jako předúprava pro následné nátěry nebo jako vrstva snižující tření pro montážní operace.
Fosfátování poskytuje výjimečné mazací vlastnosti s nejstabilnějším koeficientem tření mezi všemi povlaky, takže je ideální pro požadavky na instalaci s vysokým kroutícím momentem. Zinkové fosfátování vyniká odolností proti opotřebení spojovacích součástí, zatímco manganové fosfátování poskytuje vynikající odolnost proti korozi a odolává provozním teplotám mezi 107–204 °C.
Samostatná odolnost proti korozi zůstává omezená – obvykle 10–20 hodin při testování solnou mlhou bez oleje, s prodloužením na 72–96 hodin s vysoce kvalitním olejem na ochranu proti korozi. V důsledku toho je fosfátování vhodné pro vnitřní stroje, vnitřní části motoru a šrouby, kde není nutná vysoká odolnost vůči venkovní korozi.

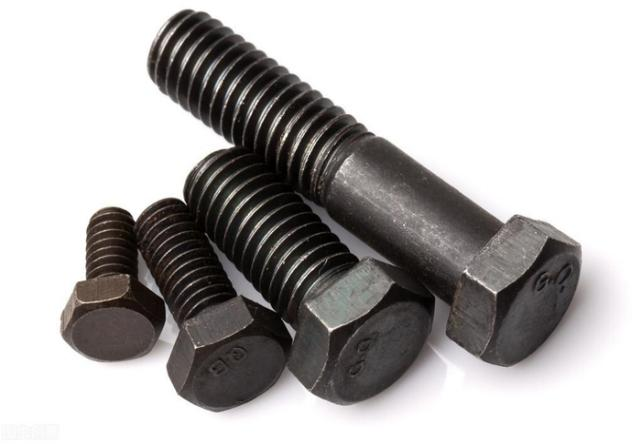

Ošetření černěním, také nazývané modření, vytváří hustou magnetitovou (Fe₃O₄) vrstvu prostřednictvím chemické oxidace a vytváří jednotné černé povrchy s minimální změnou rozměrů. Tento nákladově efektivní proces nabízí dekorativní přitažlivost a nachází široké využití v přesných přístrojích, výrobě zbraní a optických zařízeních.
Tenký oxidový film poskytuje omezenou odolnost proti korozi a dosahuje pouze 3–5 hodin v testech neutrální solné mlhy, jakmile ochranný olej degraduje. Konzistence točivého momentu je špatná, pokud se během montáže nenanese mazivo. Tyto vlastnosti omezují černěné spojovací prvky na vnitřní prostředí, uzavřené stroje a nekritické aplikace, kde na vzhledu záleží více než na ochraně proti korozi.
Niklování vytváří lesklé stříbrné povrchy kombinující odolnost proti korozi s elektrickou vodivostí, takže je vhodný pro elektroniku, bateriové svorky a dekorativní spojovací prvky. Vrstva niklu tvoří tenký pasivační film zajišťující stabilitu vůči atmosférickým, alkalickým a určitým kyselinám.
Chromování poskytuje zrcadlový vzhled s vynikající tvrdostí a tepelnou odolností až do 650 °C. Nicméně náklady srovnatelné s nerezovou ocelí omezují průmyslové využití. Pochromované spojovací prvky obvykle vyžadují měděné a niklové podkladové vrstvy pro přilnavost a ochranu proti korozi a sdílejí náchylnost galvanického pokovování ke vodíkové křehkosti.
Upevňovací prvky z nerezové oceli se spoléhají spíše na odolnost materiálu vůči korozi než na nanášené povlaky. Pasivační úprava zvyšuje tuto přirozenou ochranu odstraněním povrchových nečistot a oxidových vrstev ponořením do kyseliny dusičné nebo citronové, zlepšuje lesk povrchu a prodlužuje životnost v agresivním prostředí.
Toto ošetření je vhodné pro zpracování potravin, lékařské vybavení, elektroniku a špičkové pobřežní instalace, kde dochází k přímému vystavení kyselinám, zásadám a vlhkosti. Kovově stříbrný vzhled nevyžaduje žádné dodatečné pokovování a zároveň poskytuje bezúdržbový provoz.
Testování solnou mlhou podle GB/T 10125 (neutrální test solnou mlhou) slouží jako primární metoda pro hodnocení odolnosti spojovacího prvku proti korozi. Doba trvání testu a kritéria přijatelnosti se významně liší podle typu ošetření a požadavků aplikace.
| Povrchová úprava | Tloušťka povlaku | Odolnost proti postřiku solí | Primární aplikace |
| Galvanické pokovování | 5–12μm | 24–96 hodin | Vnitřní, suché prostředí |
| Žárové zinkování | ≥50μm průměr | 100–500 hodin | Venkovní, námořní, infrastruktura |
| Dacromet | 4–10 μm | 500–1200 hodin | Automobilový, vysoce pevný, námořní |
| Fosfátování | Variabilní | 10–96 hodin (s olejem) | Vnitřní části motoru, předúprava |
| Černý oxid | <1μm | 3–5 hodin | Vnitřní, dekorativní, utěsněné |
| Niklování | Variabilní | Mírný | Elektronika, dekorativní |
| Nerezová ocel | N/A | Výborně | Potravinářské, lékařské, chemické |
Výběr vhodného šroub povrchová úprava vyžaduje systematické hodnocení expozice životního prostředí, mechanické požadavky, soulad s předpisy a úvahy o nákladech životního cyklu. Inženýři by měli upřednostňovat následující kritéria výběru:
Správný výběr povrchové úpravy výrazně snižuje riziko selhání, prodlužuje servisní intervaly a zajišťuje bezpečnost připojení napříč různými průmyslovými aplikacemi. Přizpůsobením charakteristik ošetření specifickým environmentálním a mechanickým požadavkům mohou odborníci a inženýři v oblasti nákupu optimalizovat výkon i nákladovou efektivitu.
Žárově pozinkovaný přepravní šroub z uhlíkové oceli
Přírubové šrouby pro válec se šestihrannou hlavou M8×100 třídy 8,8 s fosfátovým povlakem
Vysokopevnostní šrouby z legované oceli M24*200 pro ocelovou konstrukci
Prodloužený ramenní šroub z legované oceli černěný ISO 7379
Legovaná ocel M6*20 Galvanizované šestihranné přírubové šrouby
Přesné fosfátové osazovací šrouby 1-8 UNC x 6" třídy 8,8
Kontaktní informace
Adresa
