Tyče s plným závitem: Průmyslové aplikace, třídy a průvodce výběrem

Projděte se jakýmkoli velkým staveništěm, průmyslovým závodem nebo elektroinstalací a najdete jimi protažené závitové tyče – držící stropní rošty na místě, kotvící základny zařízení, podpěrné kabelové lávky a spojující konstrukční ocel dohromady. Mezi různými dostupnými typy celozávitové tyče vynikají jako nejuniverzálnější : závity souvisle od jednoho konce k druhému, lze je na místě zkrátit na libovolnou požadovanou délku, umístit je v libovolném bodě jejich délky a upravit po instalaci. Pro inženýry a nákupní týmy, které získávají spojovací materiál pro různé aplikace, je tato flexibilita významnou provozní výhodou. Tato příručka popisuje, co jsou tyče s plným závitem, kde se používají, jak vybrat správnou třídu a na co si dát pozor při instalaci.

Čím se tyče s plným závitem liší od ostatních spojovacích prvků

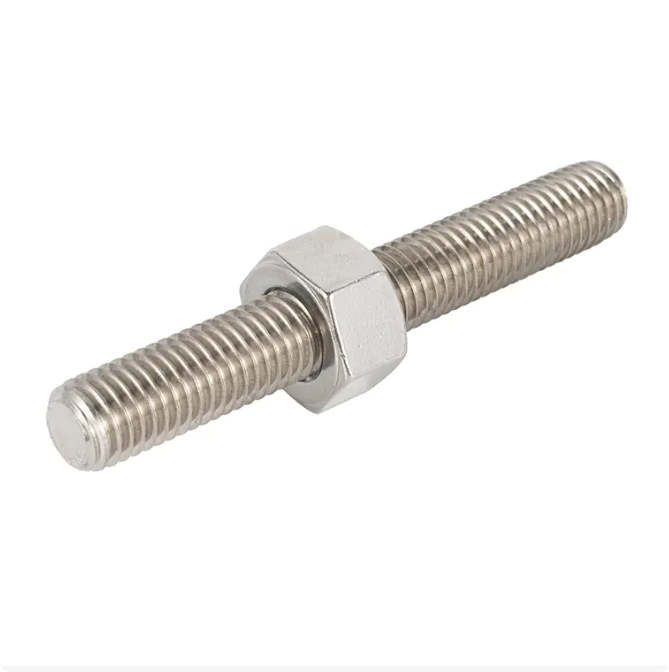

Charakteristickým znakem tyče s plným závitem je kontinuální závitování po celé její délce – žádná hladká stopka, žádná střední část bez závitu. Tento jediný konstrukční prvek vytváří možnosti, kterým se spojovací prvky s částečným závitem nemohou rovnat.

Porovnejte hlavní typy vedle sebe:

Vzhledem k tomu, že tyč s plným závitem nemá hlavu a žádnou závislost na pevné délce, je jedinečně vhodná pro aplikace s dlouhým rozpětím – stropní závěsy, podpěry horních trubek, konstrukční spojovací tyče – kde se místo připojení liší a řezání na místě je standardní praxí. Matice může být umístěna kdekoli podél tyče a dvě tyče mohou být spojeny konci ke konci pomocí spojovací matice, čímž se prodlužuje dosah bez speciální výroby.

Prozkoumejte naše sortiment plně závitových tyčí pro standardní a zakázkové rozměry napříč třídami uhlíkové oceli, legované oceli a nerezové oceli.

Klíčové průmyslové aplikace tyčí s plným závitem

Jen málo spojovacích prvků se objevuje v tolika odlišných odvětvích jako tyče s plným závitem. Jeho kombinace nastavitelnosti, pevnosti v tahu a dostupnosti materiálů odolných proti korozi z něj činí výchozí volbu pro upevňovací úlohy s dlouhým dosahem v následujících sektorech.

Konstrukce — Ocelová konstrukce, stropní nosníky a předem zabudované upevnění

V konstrukčních konstrukcích se tyče s plným závitem používají ke spojení ocelových rámových komponentů k sobě, připojení kotevních systémů zapuštěných do betonu k nadstandardním konstrukcím a zavěšení stropních roštových systémů na stropní desky. Jejich schopnost řezat na přesné délky na místě eliminuje potřebu zakázkově vyrobených spojovacích prvků pro každý spojovací bod. Předem zabudované tyče zalité do betonu během lití vytvářejí kotevní body pro následná konstrukční spojení – technika široce používaná v základnách sloupů, základech zařízení a nosných systémech obvodových stěn. Pro konstrukční ocelové spoje, ocelové konstrukce vysokopevnostní šrouby doplňují závitové tyče tam, kde je vyžadována vyšší upínací síla u kompaktních šroubů.

Strojní zařízení — Montáž zařízení a připojení rámu

Při výrobě strojů a montáži průmyslových zařízení slouží tyče s plným závitem jako spojovací šrouby rámu, polohovací prvky přípravku a nastavitelné vodicí šrouby, kde se posuvná matice musí pohybovat po délce tyče. Nepřetržitý závit umožňuje nastavení polohy připojených součástí po montáži – což je schopnost, kterou šrouby s pevnou délkou nemohou poskytnout. To z nich dělá standardní součásti v rámech strojů, zkušebních přípravcích a modulárních montážních systémech, kde je jemné doladění rozměrů součástí procesu instalace.

Energetika — kabelové žlaby, kabelové podpěry a upevnění transformátoru

Elektrické instalace do značné míry závisí na závitových tyčích pro zavěšení kabelových žlabů z konstrukčních stropů a stěn, podporu vedení vedení a upevnění transformátorů a rozváděčů k montážním rámům. Tyče jsou obvykle spárovány s kanálovými maticemi a pružinovými maticemi pro přemístění bez použití nářadí podél systémů kanálů vzpěr – standardní způsob zavěšení v komerčních a průmyslových elektrotechnických pracích. Rychlost instalace a flexibilita polohy činí z plně závitových tyčí preferovaný spojovací prvek pro tyto systémy.

Petrochemické a potrubní inženýrství — Dálkové spoje a upevnění odolné proti korozi

V petrochemických závodech a potrubní infrastruktuře se závitové tyče používají k podepření potrubí na dlouhých horizontálních trasách, k upevnění ventilů a přístrojového vybavení k potrubním stojanům ak zajištění nádrží a tlakových nádob ke konstrukčním podpěrám. Náročná prostředí rafinérií a chemických zpracovatelských závodů – vysoké teploty, vystavení chemikáliím, zvýšená vlhkost – vyžadují materiály specifikované jakosti spíše než standardní uhlíkovou ocel. Zde jsou základní třídy legované oceli a varianty nerezové oceli, jak je popsáno v části o materiálech níže.

Dekorační inženýrství — vnitřní zavěšení, osvětlení a seřízení záclonové stěny

Při architektonických a interiérových úpravách poskytují tyče s plným závitem nastavitelný závěsný systém pro závěsná svítidla, dekorativní stropní prvky a seřízení držáku závěsů. Schopnost umístit matici kdekoli po délce tyče a zajistit ji na místě umožňuje dodavatelům jemně doladit výšku instalace po upevnění tyče - praktická výhoda při práci s nerovnými strukturálními stropy nebo šikmými povrchy.

Materiálové třídy a požadavky na výkon

Výběr správné třídy materiálu je nejdůslednějším rozhodnutím o specifikaci pro tyče s plným závitem. Každá ze tří hlavních kategorií se zabývá odlišným souborem pracovních podmínek.

Standardníní uhlíková ocel — Univerzální aplikace

Nízko- a středně uhlíkové ocelové závitové tyče (běžně splňující ASTM A307 Grade A nebo ekvivalentní normy DIN/ISO) jsou výchozí volbou pro vnitřní konstrukční aplikace, suchá prostředí a nekritické sestavy. Nabízejí nejlepší hodnotu na jednotku pevnosti v tahu a lze je snadno řezat, závitovat a galvanizovat pro střední ochranu proti korozi. Pro standardní konstrukce, rámování strojů a vnitřní elektrické práce v chráněném prostředí je uhlíková ocel obvykle vhodnou specifikací.

Vysokopevnostní legovaná ocel – služby pro vysoké zatížení a vysoké teploty

Tam, kde standardní uhlíková ocel nestačí – vysokotlaké potrubní systémy, zařízení na výrobu energie, sestavy tlakových nádob a konstrukční spoje vyžadující zvýšenou pevnost v tahu – jsou specifikovány třídy legované oceli. Nejrozšířenější je ASTM A193 Grade B7, chrom-molybdenová legovaná ocel, která je kalená a temperovaná pro dosažení minimální meze kluzu 105 ksi a pevnosti v tahu 125 ksi. Je dimenzován pro provozní teploty až do 427 °C (800 °F), což z něj činí standardní specifikaci pro ropu a plyn, výrobu energie a šroubování v těžkém průmyslu. naše Závitové tyče ASTM A193 B7 pro provoz při vysokých teplotách jsou vyráběny podle plné specifikace se zprávami o zkouškách materiálu pro každou šarži.

Pro nízkoteplotní a kryogenní aplikace – běžné v zařízeních LNG a infrastruktuře chladírenských skladů – ASTM A320 Grade L7 poskytuje požadovanou rázovou houževnatost při teplotách pod nulou, kterou standardní legovaná ocel B7 nemůže poskytnout. Podívejte se na naše Závitové tyče ASTM A320 L7 pro provoz při nízkých teplotách pro specifikace a dostupné velikosti.

Nerezová ocel — Prostředí odolná vůči korozi a vysoké čistotě

V prostředích, kde uhlíková ocel nepřijatelně rychle koroduje – pobřežní stavby, chemické zpracování, potravinářská a farmaceutická zařízení, venkovní architektonické práce – jsou určeny závitové tyče z nerezové oceli. Třída 304 pokrývá většinu vnitřních a obecných venkovních aplikací. Třída 316, která obsahuje molybden pro zvýšenou odolnost vůči chloridům a chemické expozici, je vyžadována v námořním, petrochemickém a kyselém prostředí. Kompromisem jsou náklady: nerezové tyče mají oproti uhlíkové oceli značnou cenu, a proto je důležité správné posouzení životního prostředí před specifikací.

Jak vybrat správnou tyč s plným závitem pro váš projekt

Čtyři specifikační rozměry určují, zda bude tyč s plným závitem fungovat správně v dané aplikaci.

1. Průměr a stoupání závitu

Průměr a stoupání závitu musí odpovídat maticím a závitovým otvorům v sestavě. Metrické tyče se řídí normami ISO (nejčastěji M6 až M64 v průmyslové práci); Pruty palcové řady následují UNC nebo UNF podle ASME B1.1. Kombinace metrického a palcového hardwaru je běžnou chybou instalace, která způsobuje odizolování závitu – před objednávkou ověřte standard závitu všech protilehlých součástí.

2. Délka a řezání na místě

Tyče s plným závitem se obvykle dodávají ve standardních délkách 1 metr nebo 3 metry (nebo ekvivalentní imperiální délky) a na místě se řežou na míru pomocí pily na železo, úhlové brusky nebo řezačky tyčí. Po odříznutí by měl být odříznutý konec zbaven otřepů a v případě potřeby by měl být znovu protažen pomocí matrice pro obnovu závitu, aby bylo zajištěno čisté spojení matice. Objednávání tyčí v blízkosti požadované délky snižuje plýtvání materiálem i dobu řezání.

3. Povrchová úprava

Pro tyče z uhlíkové oceli ve venkovním nebo mírně korozivním prostředí poskytuje základní ochranu zinkování (elektrogalvanizované). Žárové zinkování nabízí silnější povlak a výrazně delší venkovní životnost. Pro prostředí se silnou korozí je specifikace nerezové oceli spolehlivější než spoléhání se na povrchové povlaky na uhlíkové oceli. naše těžké šestihranné matice pro sestavy závitových tyčí jsou k dispozici v odpovídajících povrchových úpravách pro zajištění galvanické kompatibility napříč sestavou spojovacího prvku.

4. Kompatibilita spojovacího hardwaru

Plně závitová tyč funguje jako součást systému. Matice, podložky a spojky s ním spárované musí odpovídat normě závitu, jakosti a povrchové úpravě. Pro tyč z vysokopevnostní slitiny (B7) je standardním párem těžké šestihranné matice ASTM A194 Grade 2H. Pro nerezové tyče použijte nerezové matice stejné jakosti, abyste zabránili galvanické korozi na rozhraní. Nepřizpůsobení typu matice ke třídě tyče – zejména použití matic se standardní pevností na tyčích s vysokou pevností – přenáší napětí na slabší součást a snižuje jmenovitou kapacitu sestavy.

Tipy pro instalaci a běžné chyby, kterým je třeba se vyhnout

Plně závitové tyče se instalují přímo, ale za většinu poruch v terénu odpovídá několik opakujících se chyb.

Řezání bez odstraňování otřepů. Odříznutý konec s otřepy nebo stlačeným závitem nezapadne do matice čistě. Konce řezu vždy odhrotujte pilníkem nebo bruskou a pokud byl řez proveden čepelí, která deformovala profil závitu, závit znovu proveďte pomocí matrice. Natlačení matice na poškozený závit způsobí zadření a ztíží nebo znemožní následnou demontáž.

Nedotažení v závěsných aplikacích. Závitové tyče v horním zavěšení – stropní mřížky, kabelové lávky, osvětlení – spoléhají na správný utahovací moment matic, aby udržely upínací zatížení proti vibracím. Nedotažené spoje postupně ustupují, zejména v prostředí s mechanickými vibracemi od zařízení HVAC nebo pěším provozem na podlažích nad nimi. Použijte momentový klíč nebo kalibrovaný rázový utahovák a tam, kde se očekávají vibrace, naneste prostředek pro zajištění závitů.

Přeskakování proti zadření na nerezových sestavách. Závity z nerezové oceli jsou náchylné k zadření – vrstva oxidu, která nerezu dodává odolnost proti korozi, také zvyšuje tření mezi lícujícími nerezovými závity pod kroutícím momentem. Jakmile začne zadření, matice se zachytí a tyč musí být odříznuta. Před montáží naneste na nerezové závity disulfid molybdeničitý nebo směs proti zadření na bázi PTFE a před použitím krouticího momentu pomalu utáhněte rukou.

Použití nesprávné třídy matic. V konstrukčních a tlakových aplikacích s vysokým zatížením musí být matice dimenzována tak, aby odpovídala tyči. Standardní šestihranná matice na tyči A193 B7 se svlékne, než se tyč podvolí – režim poruchy je v matici, nikoli v tyči, a sestava nevydává žádné varování, než se pustí. Specifikujte těžké šestihranné matice vhodné třídy ASTM A194 pro všechny sestavy tyčí s vysokou pevností.

Ignorování tepelné roztažnosti ve vysokoteplotním provozu. Při výrobě energie a petrochemických aplikacích, kde tyče pracují při zvýšených teplotách, musí být sestava přizpůsobena tepelné roztažnosti. Spoje s pevným koncem bez možnosti roztažení vytvářejí ohybové napětí v tyči, když se systém zahřívá. Při specifikaci tyčí s plným závitem pro vysokoteplotní provoz si přečtěte příslušnou technickou normu pro požadavky na dilatační spoje.
