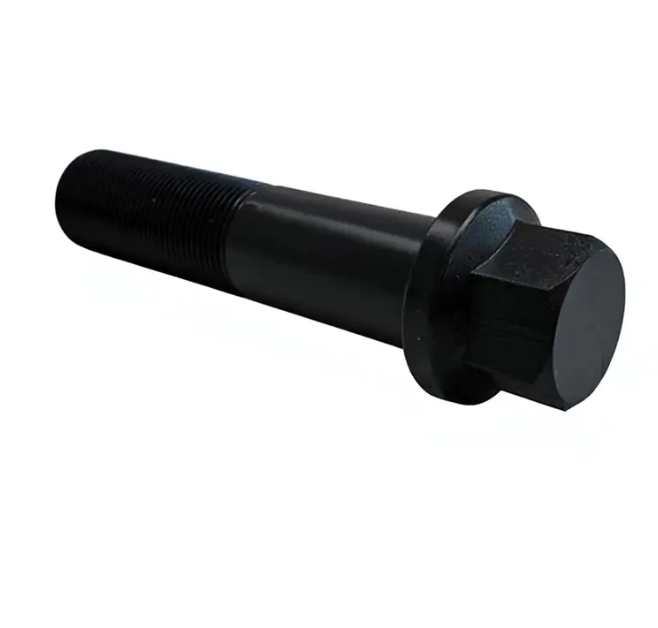

Šrouby hlavy válců: Analýza upínací síly, krouticího momentu a selhání

Primární funkcí šroubu hlavy válců není pouze upnutí hlavy k bloku. Má udržovat přesnou, stejnoměrnou upínací sílu po celém těsnícím povrchu těsnění hlavy v podmínkách extrémních teplotních cyklů, tlakových špiček ve válci a rozdílů v roztažnosti materiálu. Při správném utažení se šroub pružně natáhne do stavu inženýrského napětí a chová se jako a vysokopevnostní pružina, která uchovává více než 8 000 až 12 000 liber upínací síly na upevňovací prvek . Tato uložená energie dostatečně stlačí těsnění hlavy, aby utěsnila spalovací tlaky, které mohou u motoru s nuceným nasáváním překročit 1 500 psi, a současně utěsní vysokotlaké olejové kanály a chladicí kanály, které probíhají mezi hlavou a blokem. Šroub, který povolil, unavil nebo byl namontován s nedostatečným předpětím, nemůže udržet toto těsnění, když se hlava válců a blok během zahřívání roztahují různými rychlostmi. Pochopení toho, že šroub s hlavou je dynamické, odpružené upínací zařízení – nikoli statický závitový kolík – je základem každé správné instalace a diagnostického postupu.

Utahovací moment vs. Standardní upevňovací prvky: Základní rozdíl

Šrouby hlavy válců spadají do dvou vzájemně se vylučujících kategorií a zacházení s jedním jako s druhým způsobuje okamžité selhání motoru. Standardní šrouby jsou utaženy v rámci jejich elastického rozsahu, což znamená, že se po uvolnění vrátí na svou původní délku a mohou být v mnoha případech znovu použity, pokud splňují kritéria kontroly rozměrů. Šrouby s utahovacím momentem jsou utaženy za jejich mez pružnosti do zóny plastické deformace , kdy se materiál trvale natahuje a nevrací se do původní délky. Přístup TTY poskytuje konzistentnější upínací sílu, protože křivka zatížení šroubu se v plastové oblasti zplošťuje – malé změny úhlu natočení způsobují minimální odchylky v zatížení svorky, díky čemuž je proces na montážní lince opakovatelnější. Nevratným kompromisem je, že šroub TTY byl natažen za hranici kluzu a nesmí být nikdy znovu použity . Druhá sekvence krouticího momentu na uvolněném šroubu jej zatlačí dále do plastické deformace, dokud nedojde k zaškrcení-selhání, často prasknutí během konečného krouticího momentu nebo v horším případě několik dní poté, co se motor vrátí do provozu.

Identifikace šroubů TTY podle specifikace

Definitivní klasifikaci poskytuje servisní příručka výrobce, ale fyzické indikátory zahrnují specifikaci točivého momentu, která uvádí počáteční hodnotu točivého momentu následovanou konečný krok založený na úhlu, jako je 90 stupňů nebo 180 stupňů . Tato specifikace úhlu, spíše než konečné číslo točivého momentu, je charakteristickým znakem postupu TTY, protože šroub se otáčí měřenou rotací do své plastové oblasti. Standardní opakovaně použitelné šrouby jsou specifikovány s konečnou hodnotou točivého momentu v Newtonmetrech nebo stopách-librách, bez úhlového kroku nebo s úhlovým krokem, který zůstává v elastickém rozsahu a je výslovně uveden jako opakovaně použitelný v servisní literatuře.

Sekvence krouticího momentu a geometrie rovnoměrného upínání

Sekvence utahování zalitá do každé hlavy válců není návrh – je to mapa rozložení napětí. Hlavy válců nejsou nekonečně tuhé; ohýbají se mikropalce pod napětím šroubu. Pokud jsou šrouby utaženy z jednoho konce na druhý, hlava se zkroutí do tvaru mírného klínu, soustředí upínací sílu do posledního utaženého rohu a ponechá počáteční konec nedostatečně stlačený. The spirálový vzor začínající od středu a směrem ven v postupných krouticích krocích postupně stahuje hlavu rovnoměrně dolů, což umožňuje rovnoměrné stlačení těsnění a usazení hlavy rovnoběžně s blokovou plošinou. Typický postup zahrnuje tři až pět průchodů progresivního krouticího momentu: počáteční průchod s nízkým kroutícím momentem pro usazení všech upevňovacích prvků, mezilehlé průchody se zvyšujícími se hodnotami točivého momentu a závěrečné úhlové rozmítání pro upevňovací prvky TTY. Vynechání kroků průchodu nebo konsolidace způsobí nerovnoměrné stlačení těsnění během kritické počáteční fáze rozdrcení a výsledná nekonzistence těsnění se nemusí projevit, dokud motor nedosáhne provozní teploty a nerovnoměrně zatížený požární kroužek povolí.

Stav závitu a klamání momentového klíče

Momentový klíč měří tření, nikoli upínací sílu. Z krouticího momentu aplikovaného na šroub hlavy, přibližně 50 % překonává tření pod hlavou šroubu, 40 % překonává tření závitu a pouze 10 % až 15 % ve skutečnosti vytváří upínací předpětí . Pokud jsou závity v bloku zkorodované, špinavé nebo poškozené, momentový klíč cvakne na specifikovanou hodnotu, zatímco skutečné natažení šroubu – a tím i upínací síla – se dramaticky zkrátí. Šroub utažený podle specifikace na špinavé závity může vyvinout méně než polovinu navržené upínací síly, zatímco stejný utahovací moment na závitech mazaných neschválenou směsí může šroub nadměrně protáhnout. To je důvod, proč každá specifikace výrobce obsahuje požadavek na stav závitu: vyčistit, v případě potřeby závity protáhnout závitníkem a použít pouze specifikované mazivo – ať už je to čistý motorový olej, speciální montážní mazivo nebo suché závity. Typ maziva mění koeficient tření a pro tento specifický koeficient byla vyvinuta specifikace točivého momentu. Náhrada montážního maziva molybden-disulfid na závity specifikované pro motorový olej může snížit tření tak dramaticky, že šroub povolí ještě před dosažením cílového točivého momentu.

Běžné poruchové režimy a jejich hlavní příčiny

Selhání šroubů hlavy válců je zřídka spontánní – následuje předvídatelné vzorce s identifikovatelnými příčinami. Pochopení těchto vzorců umožňuje technikovi diagnostikovat poruchu spíše než jednoduše vyměnit šroub a doufat, že se problém nebude opakovat.

Zlomenina krku pod hlavou šroubu

Šroub, který zaskočí na spoji dříku a příruby hlavy, byl přetažen, buď znovu použitým šroubem TTY, použitím nesprávné specifikace krouticího momentu nebo nesouladem mazání závitu. Lomová plocha typicky vykazuje a klasické kalichové a kuželové tvárné porušení se zúžením viditelným na průměru stopky. Oprava je procedurální: nové šrouby, ověřená specifikace točivého momentu a správná příprava závitu.

Únavové selhání Mid-Shank

Šroub, který se zlomí v závitové části nebo ve střední části dříku s plochým povrchem lomu označeného pláží, selhal v důsledku cyklické únavy. To znamená, že šroub nedosáhl dostatečného předpětí, aby udržel spoj uzavřený pod tlakem válce. Každý spalovací cyklus vypáčil hlavu mírně od bloku a cyklicky zatěžoval šroub, dokud nepraskl. Hlavní příčinou je chronický nedotáčivý moment, často ze špinavých závitů, vadný momentový klíč nebo znovu použitý natažený šroub TTY .

Vodíková křehkost

Vysokopevnostní spojovací prvky nad tvrdostí zhruba 36 HRC jsou náchylné k vodíkovému křehnutí, kdy atomární vodík difunduje do struktury ocelového zrna a způsobuje křehký mezikrystalový lom. Často dochází k selhání hodiny nebo dny po instalaci, přičemž šroub v klidu zaklapne . Zdrojem je typicky kyselá chemická expozice během výroby nebo čištění nebo korozní vedlejší produkty spalování v porušení těsnění hlavy. Lomová plocha se při zvětšení jeví jako zrnitá a mezikrystalová, bez tvárné deformace při přetížení.

Příprava vývrtu a nebezpečí skrytého uzávěru kapaliny

Otvory pro šrouby hlavy v bloku jsou slepé otvory, které mohou zachytit olej, chladicí kapalinu nebo čisticí rozpouštědlo. Když je šroub zašroubován do slepého otvoru naplněného tekutinou, tekutina se zachytí pod šroubem a nemůže se stlačit. Jak se šroub posouvá, hydraulický tlak se hromadí v zachyceném objemu. Tento tlak může vyvinout dostatečnou sílu praskněte litinový nebo hliníkový blok na základně vývrtu , katastrofální a často neopravitelné selhání. Prevence je absolutní: každý otvor pro slepý šroub musí být před montáží šroubu důkladně vyčištěn stlačeným vzduchem a vhodným rozpouštědlem a poté zkontrolován boroskopem nebo sondou. Minimálním postupem je protahování závitu pomocí spodního závitníku s následným propláchnutím rozpouštědlem a sušením vzduchem. I pár kapek zbytkového oleje může prasknout blok, když je šroub dotažen na konečný točivý moment. Tento krok není volitelný a je jednou z nejčastějších příčin poškození bloku během výměny těsnění hlavy.

Výběr materiálu a problém rychlosti expanze

Moderní motory spárují hliníkové hlavy válců s litinovými nebo hliníkovými bloky, což vytváří nesoulad materiálu, kterému musí šrouby hlavy válců vyhovět. Hliník se roztahuje zhruba dvojnásobná rychlost litiny – přibližně 23 x 10⁻⁶ na stupeň Celsia oproti 11 x 10⁻⁶ . Když se hliníková hlava na železném bloku zahřeje z okolní na provozní teplotu, hlava naroste více než blok, čímž se zvýší svěrné zatížení šroubů. Šrouby musí být navrženy s dostatečným rozsahem elastického roztažení, aby absorbovaly toto rozdílné roztažení bez poddajnosti. U motorů s hliníkovými bloky a hliníkovými hlavami jsou rychlosti rozpínání přizpůsobeny, ale nižší modul hliníku znamená, že závitové otvory jsou náchylnější k zadření a vytažení závitu. Mnoho motorů s hliníkovým blokem specifikuje šrouby s utahovacím momentem a kluzem, protože konzistentní svěrné zatížení instalace TTY poskytuje bezpečnostní rezervu proti nižší pevnosti závitu hliníkového základního materiálu.

Čepy hlavy s náhradními díly a upgrade upínací síly

Pro vysoce výkonné aplikace, kde tlaky ve válci překračují původní konstrukční obálku, nahrazují šrouby hlavy šrouby hlavy jako řešení upínání. Svorník je zašroubován do bloku prstem a zajištěn maticí nahoře, čímž se eliminuje kombinované torzní a tahové namáhání šroubu během utahování. Šroub se musí současně otáčet a natahovat, když je utahován; je nabitý hřeb čistě v tahu, když je matice utažena, vytváří konzistentnější upínací zatížení a snižuje riziko zadření závitu v bloku . Vysoce výkonné svorníky jsou vyráběny z materiálů, jako je nástrojová ocel H11 nebo na zakázku specifikovaný chromoly 8740 s pevností v tahu přesahující 190 000 psi, což je výrazně nad třídami šroubů OEM. Postup montáže svorníků se liší od šroubů: svorník se instaluje s minimálním utahovacím momentem do čistých závitů, často se směsí pro zajištění závitů na straně bloku, a matice se utahuje montážním mazivem specifikovaným výrobcem na závity a přírubu matice. Specifikace krouticího momentu pro sestavu čepu a matice se liší od specifikace šroubu a musí být převzata z údajů výrobce čepu, nikoli z OEM manuálu.

Posouzení opětovné použitelnosti pro šrouby bez TTY

Když výrobce povolí opětovné použití standardních šroubů hlavy válců, musí šrouby před opětovným uvedením do provozu projít rozměrovou kontrolou. Kritická měření jsou celková délka ve srovnání se specifikací, průměr stopky ve více bodech podél nezávitové části a stav závitu při zvětšení . Šroub, který je trvale natažen, bude měřit déle, než je specifikace, a průměr jeho dříku bude v natažené oblasti zmenšen. Jakékoli zaškrcení, bez ohledu na to, jak jemné, šroub diskvalifikuje. Závity musí být zkontrolovány z hlediska zadření, důlkové koroze a deformace hřebene. Šroub s poškozenými závity způsobí nepřesné hodnoty točivého momentu a nekonzistentní zatížení svorky. Pokud některý šroub v sadě neprojde kontrolou, měla by být vyměněna celá sada – smícháním nových a použitých šroubů na stejné hlavě válců vzniká nerovnoměrné rozložení upínací síly, které ohrožuje těsnění hlavy válců.

• Změřte celkovou délku podle tovární specifikace; jakékoli trvalé prodloužení diskvalifikuje šroub.
• Změřte průměr stopky v části bez závitu; jakékoli zmenšení ukazuje na plastickou deformaci.
• Při zvětšení zkontrolujte závity, zda nejsou zadřené, důlkové nebo zploštěné.
• Pokud některý šroub neprojde kontrolou, vyměňte celou sadu.

Nutnost instalace studeného motoru

Šrouby hlavy válců musí být namontovány na zcela studený motor. Specifikace krouticího momentu a měření úhlu v servisní příručce jsou kalibrovány pro okolní teplota, obvykle 20 °C až 25 °C (68 °F až 77 °F) . Motor, který je dokonce teplý na dotek, se rozšířil a tepelná roztažnost mění podmínky tření a rozměrové vztahy, které specifikace předpokládá. Šroub utažený na zahřátém motoru bude nedotažený, když se motor vrátí na okolní teplotu. Výsledný nedostatek zatížení svorky nemusí způsobit okamžité selhání, ale snižuje rezervu proti prasknutí těsnění hlavy, zejména za podmínek vysokého zatížení. Před provedením konečné sekvence točivého momentu by měl motor sedět přes noc nebo minimálně několik hodin, dokud všechny součásti nebudou mít stabilní pokojovou teplotu.
