Matice a podložky: Průvodce typy a výběrem

Pochopení ořechů a podložek: role, rozdíly a proč na obojím záleží

Matice a podložky jsou dvě nejzákladnější součásti v jakékoli upevněné sestavě, přesto plní zcela odlišné funkce, které jsou často nepochopeny. Matice je závitový spojovací prvek, který se spojuje se šroubem nebo závitovou tyčí a vytváří upínací sílu mezi spojenými materiály. Podložka je kotouč bez závitu umístěný mezi hlavou matice nebo šroubu a pracovním povrchem, aby rozložil tuto upínací sílu na širší oblast, chránil povrch před poškozením a v určitých provedeních odolal uvolnění. Použití jednoho bez druhého v nesprávné aplikaci je jednou z nejčastějších příčin selhání spoje spojovacího prvku – buď povrchovou deformací pod maticí, nebo postupným uvolňováním z vibrací.

Vztah mezi maticemi a podložkami a šrouby, se kterými se spárují, je definován třemi odpovídajícími kritérii: velikost a stoupání závitu, jakost materiálu a povrchová úprava. Šroub třídy 8 spárovaný s maticí třídy 2 vytváří slabé místo na matici, které selže dříve, než šroub dosáhne svého návrhového zatížení. Podobně pozinkovaná ocelová podložka použitá proti nerezovým spojovacím prvkům ve vlhkém prostředí vytváří galvanický článek, který urychluje korozi v místě kontaktu. Správný výběr napříč všemi třemi kritérii – nejen velikost – je to, co určuje, zda upevněný spoj spolehlivě funguje za zamýšlených provozních podmínek.

Typy matic a podložek: Praktická klasifikace

Rozsah druhy matic a podložek k dispozici odráží rozmanitost inženýrských problémů, které mají řešit. Pochopení funkčního účelu každého typu před jeho specifikací zabraňuje nadměrnému inženýrství drahých speciálních spojovacích prvků do jednoduchých aplikací a nedostatečné specifikaci standardního hardwaru do náročných.

Typy matic podle konstrukce a funkce

• Šestihranná matice (šestihranná matice): Nejpoužívanější typ matice ve všech průmyslových odvětvích. Jeho šestistranná geometrie umožňuje zapojení klíče nebo nástrčného klíče z více úhlů, což je praktické ve stísněných prostorách, kde je omezený přístup k plné rotaci. Standardní šestihranné matice jsou vyráběny podle ANSI/ASME B18.2.2 v palcových velikostech a ISO 4032 v metrických jednotkách, což zajišťuje rozměrovou zaměnitelnost mezi dodavateli. Jsou k dispozici od třídy 2 (univerzální, nízkouhlíková ocel) do třídy 8 (legovaná ocel, aplikace s vysokou pevností v tahu) v palcových sériích a od třídy 6 do třídy 12 v metrických jednotkách.
• Nyloc matice (nylonová vložená pojistná matice): Šestihranná matice s nylonovou vložkou v horní části závitové části. Když šroub vstoupí do nylonu, spojení s přesahem vytváří převládající krouticí moment, který odolává zpětné rotaci způsobené vibracemi. Nyloc matice jsou spolehlivou volbou pro stroje, automobilové sestavy a jakékoli aplikace, kde jsou vibrace opakující se zátěží. Jsou navrženy na jedno použití – nylon se při první instalaci deformuje a při vyjmutí a opětovné instalaci ztrácí účinnost.
• Přírubová matice: Integruje širokou, vroubkovanou přírubu na čele ložiska. Příruba rozděluje upínací zatížení na větší půdorys, čímž eliminuje potřebu samostatné ploché podložky v mnoha aplikacích. Vroubkování na čele příruby se zakousne do pracovní plochy a poskytuje dodatečnou odolnost proti uvolnění. Přírubové matice jsou běžné u automobilových výfukových systémů, HVAC potrubí a konstrukčních ocelových spojů, kde je prioritou rychlost montáže.
• Převlečná matice (žalud): Má klenutý vršek, který zakrývá vyčnívající konec šroubu, chrání nechráněné závity před poškozením a zabraňuje zranění ostrými konci závitů. Používá se v nábytku, skříních spotřební elektroniky a dekorativním kování, kde je vedle mechanické funkce vyžadován konečný vzhled.
• Matice spojky (šestihranná spojka): Prodloužená šestihranná matice používaná ke spojení dvou závitových tyčí mezi sebou nebo k prodloužení záběru šroubu v hlubokých aplikacích. Běžné v betonových kotevních systémech, instalacích závitových tyčí a zavěšených stropních kování.
• Křídlová matice: Určeno pro ruční utahování bez použití nářadí. Dvě vyčnívající křídla umožňují rychlou montáž a demontáž v aplikacích, které vyžadují častý přístup, jako jsou svorky baterie, přístrojové desky a dočasná konstrukční spojení.

Typy podložek podle designu a funkce

• Plochá podložka (USS a SAE): Standardní podložka s rozložením zátěže. Ploché podložky USS (United States Standard) mají větší vnější průměr vzhledem k velikosti šroubu, takže jsou vhodnější pro měkké materiály a příliš velké otvory, kde je potřeba maximální rozložení zatížení. Ploché podložky SAE (Society of Automotive Engineers) jsou užší a tenčí, preferované v přesných sestavách, kde prostorová omezení omezují průměr čela ložiska. Oba typy se řídí ASME B18.22.1.
• Dělená pojistná podložka: Šroubovitá pružinová podložka s jediným řezem, která vytváří dva ostré konce. Při stlačení pod maticí aplikuje předpětí pružiny a konce se zakousnou jak do matice, tak do pracovní plochy a brání otáčení. Nejúčinnější na tvrdších kovových površích, kde mohou konce vytvořit smysluplný záběr. Méně účinné na měkkých kovech nebo lakovaných površích, kde se konce stlačují do materiálu, aniž by vytvářely odpor.
• Ozubená pojistná podložka (vnitřní a vnější): Obsahuje zuby kolem vnitřního (vnitřního) nebo vnějšího (vnějšího) průměru, které se pod točivým momentem zarývají do protilehlých ploch. Designy s vnitřními zuby jsou čistšího vzhledu a jsou vhodné pro malé spojovací prvky; konstrukce s vnějším ozubením poskytuje větší plochu pro kousání pro větší šrouby na měkkých materiálech, jako je hliník a plast.
• Podložka blatníku: Předimenzovaná plochá podložka s velkým vnějším průměrem vzhledem k velikosti jejího otvoru. Používá se k přemostění velkých průchozích otvorů, rozložení zatížení na tenký plech a zajištění bezpečné nosné plochy pro šrouby používané v panelech karoserie, montáž na potrubí a podobné aplikace z tenkých materiálů.
• Dokončovací podložka (zápustná podložka): Misková podložka se zapuštěným středovým otvorem, který usadí šroub s plochou hlavou v jedné rovině s povrchem nebo pod ním. Používá se při montáži nábytku, truhlářství a dekorativním kování, kde je vedle bezpečného upevnění vyžadována čistá, zarovnaná povrchová úprava.

Výběr materiálu pro matice a podložky: Přizpůsobení vlastností prostředí

Kompatibilita materiálu je jedním z nejdůležitějších rozhodnutí při specifikaci matic a podložek, zejména v aplikacích zahrnujících vlhkost, extrémní teploty, chemické vystavení nebo požadavky na elektrickou vodivost. Následující tabulka shrnuje základní materiálové možnosti a jejich výkonnostní charakteristiky napříč klíčovými servisními parametry.

Galvanická kompatibilita si zaslouží zvláštní pozornost při míchání materiálů. Matice z nerezové oceli používané s hliníkovými šrouby nebo mosazné podložky používané proti ocelovým spojovacím prvkům ve vlhkém prostředí vytvářejí rozdíly elektrochemického potenciálu, které urychlují korozi méně ušlechtilého kovu. Nejspolehlivějším způsobem, jak zabránit tomuto typu předčasné degradace spoje, je použití spojovacích součástí ze stejného materiálu – nebo párování kovů, které jsou u galvanické řady blízko u sebe.

Jak vybrat matice a podložky: Rozhodovací proces krok za krokem

Vědět, jak správně vybrat matice a podložky, vyžaduje práci se strukturovanou sadou kritérií spíše než výchozí nastavení jakéhokoli dostupného hardwaru. Následující rámec platí jak pro nové sestavy, tak pro nákupy náhradních stávajících upevněných spojů.

Krok 1 — Přizpůsobte specifikaci závitu šroubu

Každá matice musí přesně odpovídat průměru a stoupání závitu šroubu. U spojovacích prvků palcové řady zahrnuje označení závitu jmenovitý průměr a závity na palec – například 3/8-16 (průměr 3/8 palce, 16 závitů na palec). U metrických spojovacích prvků zahrnuje označení jmenovitý průměr a rozteč v milimetrech — například M10×1,5. Míchání palcových a metrických spojovacích prvků je běžnou chybou, která vytváří křížové závity, které odstraňují závity matice nebo šroubu a vytváří nespolehlivé spojení. Měřiče stoupání závitu nebo měření posuvného měřítka proti známému standardu jsou spolehlivými metodami ověření, když není specifikace šroubu známa.

Krok 2 — Přizpůsobte třídu požadavkům na zatížení

Kompatibilita stupňů zajišťuje, že matice a podložka vydrží upínací sílu, kterou je šroub navržen. V sestavách palcové řady se matice Grade 2 spárují se šrouby Grade 2 a Grade 5 v lehkých aplikacích; Matice třídy 8 jsou vyžadovány se šrouby třídy 8 ve strukturálních aplikacích a aplikacích s vysokou pevností v tahu. V metrických sestavách by třída vlastnosti matice měla být stejná nebo vyšší než třída vlastnosti šroubu – šroub třídy 10.9 vyžaduje minimálně matici třídy 10. Matice poddimenzované třídy se svlékají předtím, než šroub dosáhne svého zkušebního zatížení, čímž vznikne spoj, který se zdá být utažený, ale přenáší zlomek zamýšlené upínací síly.

Krok 3 — Vyberte typ podložky pro konkrétní potřebnou funkci

Jakmile je matice specifikována, určete, zda aplikace vyžaduje rozložení zatížení, odolnost proti vibracím, povrchovou ochranu nebo kombinaci. Použijte plochou podložku (velikost USS pro měkké materiály a velké otvory, velikost SAE pro přesné sestavy), kdykoli je primární potřeba rozložení zatížení nebo ochrana povrchu. Přidejte dělený zámek nebo ozubenou pojistnou podložku – nebo specifikujte nylonovou matici – v jakékoli aplikaci vystavené vibracím, tepelným cyklům nebo dynamickému zatížení. V aplikacích, kde je přírubová matice již specifikována, není obvykle nutná samostatná plochá podložka, protože integrovaná příruba plní obě funkce.

Krok 4 — Ověřte materiál a dokončete pro servisní prostředí

Ujistěte se, že vybraný materiál pro matice a podložky je kompatibilní jak s materiálem šroubu, tak s podmínkami prostředí. Pro vnitřní, suché prostředí poskytuje pozinkovaný nebo obyčejný ocelový hardware odpovídající výkon za nejnižší cenu. Pro venkovní nebo občasně vlhké prostředí je vhodná žárově zinkovaná nebo nerezová ocel 304. Nerezová ocel 316 je spolehlivou základnou pro trvalé ponoření, solnou mlhu nebo chemickou expozici. U zařízení pro zpracování potravin, farmaceutických nebo lékařských zařízení ověřte, zda materiál splňuje příslušné regulační požadavky – obvykle nerezovou ocel 316 s pasivovanou povrchovou úpravou jako minimální standard.

Šestihranné matice v detailu: Specifikace, normy a varianty

Jako dominantní typ matice prakticky ve všech průmyslových odvětvích si šestihranná matice zaslouží podrobnější zpracování. Jeho šestistranná geometrie není libovolná – představuje minimální počet stran, který umožňuje zapojení klíče v 60stupňových intervalech, což poskytuje adekvátní nákup pro utahování v těsných prostorech při zachování dostatečné tloušťky stěny mezi plochami pro strukturální integritu. Tato rovnováha mezi dostupností a pevností je důvodem, proč šestihranná matice zůstala univerzální výchozí po více než století vývoje standardizovaných spojovacích prvků.

Normy ANSI a ISO upravující šestihranné matice specifikují nejen vnější rozměry – šířku přes plošky, šířku přes rohy a výšku matice –, ale také mechanické vlastnosti včetně zkušebního zatížení, rozsah tvrdosti a třídu tolerance závitu. Tyto specifikace zajišťují, že šestihranná matice zakoupená od jakéhokoli vyhovujícího dodavatele bude pasovat na jakýkoli vyhovující šroub bez úprav, což je záruka, která podporuje globální zaměnitelnost standardizovaných spojovacích prvků. Při nákupu šestihranných matic pro kritické aplikace ověření, že dodavatel poskytuje certifikované protokoly o zkouškách materiálu (CMTR) potvrzující shodu se specifikovanou jakostí, zajišťuje, že použité díly skutečně splňují normu, kterou jsou označeny.

Kromě standardních šestihranných matic se šestihranný tvarový faktor používá jako základ pro několik navržených variant, které řeší specifické požadavky na výkon:

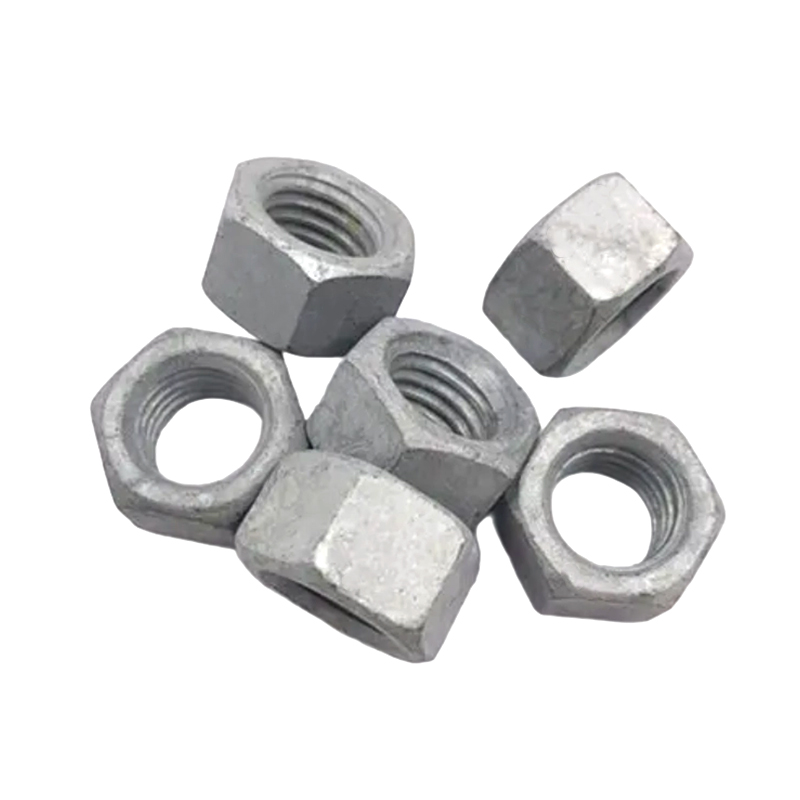

• Těžká šestihranná matice: Větší napříč a větší na výšku než standardní šestihranná matice se stejnou velikostí závitu. Používá se v konstrukčních ocelových spojích a těžkých zařízeních, kde zvětšená nosná plocha snižuje namáhání spojovaného materiálu a větší výška prodlužuje délku záběru závitu.
• Tenká šestihranná matice (přítlačná matice): Snížená výška ve srovnání se standardní šestihrannou maticí. Používá se jako zajišťovací prvek proti standardní matici – pojistná matice je utažena proti primární matici, čímž vznikají opačné síly, které brání zpětné rotaci – nebo v prostorově omezených aplikacích, kde nelze pojmout celou výšku matice.
• Šestihranná matice s převládajícím momentem: Obsahuje zdeformovaný závitový úsek, oválný vršek nebo jiný mechanický prvek, který vytváří odpor proti otáčení, aniž by vyžadoval samostatný uzamykací prvek. Opakovaně použitelné na rozdíl od konstrukcí nyloc, ale každé opětovné použití snižuje převládající točivý moment – ​​většina specifikací umožňuje omezený počet cyklů opětovného použití, než je nutná výměna.

Výběr správné varianty z celé řady dostupných typů matic a podložek začíná jasnou definicí provozních podmínek spoje – velikost zatížení, vystavení vibracím, faktory prostředí a montážní omezení. S těmito definovanými parametry se proces spárování stane přímočarým a výsledkem je upevněná sestava, která spolehlivě funguje po celou dobu své zamýšlené životnosti bez neočekávaného uvolnění, koroze nebo mechanické poruchy.
