Znalosti oboru
Konstrukce oboustranné zásuvky: Jak klíč na kola s rovnou rukojetí pokrývá více tříd vozidel v jednom nástroji
Základní inženýrská logika a klíč na kola s rovnou rukojetí je přímočaré, ale snadno podceněné: umístěním dvou různých velikostí nástrčných klíčů na opačné konce jedné tyče tento nástroj eliminuje potřebu nosit samostatné klíče pro různé typy vozidel. V opravně, která obsluhuje sedany, lehká nákladní vozidla a dodávky v rámci jedné směny, to znamená, že technik sáhne po jednom nástroji místo po třech – malá změna, která spojuje smysluplnou úsporu času během celého pracovního dne.
Párování velikosti zásuvek je nejdůslednějším specifikačním rozhodnutím v tomto návrhu. Efektivní párování se řídí principem pokrytí dvou sousedních tříd vozidel – dostatečně velké, aby se zabránilo redundanci, dostatečně blízko, aby zůstalo relevantní v rámci realistického mixu služeb. Nejčastěji skladované kombinace v prostředí profesionálních oprav jsou:
| Párování zásuvek | Primární pokrytí vozidla | Typický kontext aplikace |
| 17 mm / 19 mm | Kompaktní až středně velké osobní vozy | Městské opravny, obchodní zastoupení |
| 19 mm / 21 mm | Střední sedany až středně velké SUV | Všeobecné automobilové dílny |
| 21 mm / 24 mm | Plnohodnotné SUV až lehká nákladní vozidla | Údržba vozového parku, prodejny užitkových vozidel |
| 22 mm / 24 mm | Dodávky a lehká užitková vozidla | Logistické vozové parky, servis dodávek |
Opravny, které mají na skladě dva nebo tři páry klíčů na kola s přímou rukojetí v této řadě, mohou pokrýt prakticky každé osobní a lehké užitkové vozidlo, se kterým se pravděpodobně setkají – při nižších celkových nákladech na nářadí a s mnohem menším prostorem ve skříni než u ekvivalentní sady zásuvek. Pro manažery zásobování dílen je toto mapování mezi třídou vozidla a párováním praktickým výchozím bodem pro plánování zásob.
Délka rukojeti a výstupní točivý moment: Dimenzování klíče na kola s rovnou rukojetí podle zakázky
Na rozdíl od křížového klíče, kde obě ramena přispívají současně, klíč na kola s rovnou rukojetí generuje točivý moment prostřednictvím jednoramenné páky. Efektivní točivý moment je tedy přímo úměrný délce rukojeti – a správné nastavení délky rukojeti pro cílovou třídu vozidel je detail specifikace, který odděluje nástroje, které pracují pohodlně, od těch, které vyžadují nadměrnou fyzickou námahu nebo riskují nadměrné utažení menších spojovacích prvků.
Vztah mezi délkou rukojeti, aplikovanou silou a výstupním momentem se řídí základní mechanikou páky: moment (Nm) = použitá síla (N) × efektivní délka páky (m). Pro technika vyvíjejícího sílu ruky 150 N – pohodlné trvalé úsilí pro většinu dospělých – níže uvedená tabulka ukazuje točivý moment dosažitelný při různých délkách rukojeti:
| Délka rukojeti | Točivý moment při 150 N aplikovaná síla | Vhodný rozsah specifikace matice | Doporučená třída vozidla |
| 300 mm | ~45 Nm | Až 80 Nm | Pouze kompaktní osobní vozy |
| 450 mm | ~68 Nm | 80-120 Nm | Osobní vozy a malé SUV |
| 550 mm | ~83 Nm | 100–150 Nm | Středně velké SUV a lehké nákladní vozy |
| 650 mm | ~98 Nm | 130–180 Nm | Plnohodnotné SUV, dodávky, lehké užitkové vozy |
Pro dílenské použití, kde lze na konec rukojeti vyvinout sílu tíže těla (tlačením dolů nohou nebo prodloužením celé paže), je dosažitelný krouticí moment podstatně vyšší – ale také zvyšuje riziko nadměrného utažení u menších upevňovacích prvků, pokud se stejný nástroj s dlouhou rukojetí používá na osobních automobilech. Kvalitní opravna spojuje kratší klíč na kola s rovnou rukojetí pro sedany a hatchbacky s verzí s delší rukojetí pro servis lehkých nákladních vozidel a dodávek, namísto použití jedné délky pro všechny typy vozidel.
Bar Stock vs. Kovaná konstrukce: Strukturální rozdíly, které jsou důležité v každodenním obratu dílen
Klíč na kola s rovnou rukojetí používaný v opravně je cyklován mnohem častěji než nouzové nářadí OEM uložené v prohlubni pro rezervní kolo. Každodenní používání ve více typech vozidel vystavuje nástroj kumulativnímu únavovému zatížení, které činí výrobní metodu – tyčový materiál řezaný a obráběný versus zápustkově kovaný – významným faktorem životnosti, nejen marketingovým rozdílem na úrovni kvality.
Konstrukce barových skladů
Tyčové klíče jsou obráběny přímo z kruhové nebo šestihranné ocelové tyče. Proces je přímočarý a s nízkými náklady na nástroje: nařežte na délku, obrobte otvory pro objímky na každém konci, naneste povrchovou úpravu. Struktura ocelového zrna probíhá rovnoměrně podél osy tyče, která je dobře orientována pro tahová zatížení podél rukojeti, ale není optimalizována pro ohybové napětí, které se soustřeďuje na přechodu objímky a ramene - v místě, kde tyč s plným průměrem sestupuje do otvoru objímky. Tato přechodová zóna je místem, kde mají tendenci vznikat únavové trhliny v tyčových nástrojích po delším těžkém používání.
Kovaná konstrukce
Zápustkově kované klíče jsou lisovány z ocelového polotovaru vysokou silou, což způsobuje, že struktura zrna proudí do konečného tvaru nástroje, včetně přechodu objímkového ramene. Výsledkem je hustší, spojitější mikrostruktura v bodě nejvyššího napětí. Kované nástroje také těží z mechanického kalení zavedeného během samotného procesu kování, což zvyšuje povrchovou pevnost ještě před tepelným zpracováním. U klíče na kola s rovnou rukojetí, který se používá v rušné opravně – řekněme 30–50 výměn pneumatik denně u různých typů vozidel – je prodloužená únavová životnost kované konstrukce hlavním důvodem, proč profesionální nástroje ospravedlňují svou cenovou prémii oproti alternativám z tyčí.
Shanghai Soverchannel Industrial Co., Ltd., prostřednictvím Nantong Jinzhai Hardware Co., Ltd., vyrábí tyčové i kované konfigurace v závislosti na požadavcích zákaznických aplikací, přičemž systém kontroly celého procesu se aplikuje stejně na obě. Pro aplikace s obratem v dílně, kde je vysoký počet cyklů, je kovaná konstrukce s dokumentovaným tepelným zpracováním standardním doporučením technického týmu společnosti.
Hloubka vrtání objímky na klíči na kola s rovnou rukojetí: Proč mělké objímky způsobují problémy v terénu
Hloubka vrtání patice patří k nejvíce přehlíženým rozměrovým specifikacím u klíče na kola s přímou rukojetí, přesto přímo určuje, zda nástroj dokáže zasunout celou výšku matice kola – a zda dokáže uvolnit čep kola, který vyčnívá za matici. Nedostatečná hloubka vrtání způsobuje dva odlišné způsoby selhání, které se rychle projeví při použití v dílně.
Prvním způsobem selhání je neúplné zapojení hexu. Pokud je otvor objímky mělčí než výška šestihranné matice, objímka se dotýká pouze horní části čel matice. Při vysokém utahovacím momentu – zejména u zkorodovaných nebo překroucených matic – tento částečný záběr koncentruje sílu na horní rohy matic a dramaticky zvyšuje riziko zaoblení rohů. Úplný šestihranný záběr, kde se objímka dotýká čel matic po celé jejich výšce, rozděluje sílu rovnoměrně a je jediným spolehlivým režimem pro demontáž s vysokým točivým momentem.
Druhým způsobem poruchy je interference čepů. U mnoha vozidel – zejména lehkých nákladních vozidel a dodávek – čep kola přesahuje 5–15 mm za usazenou matici. Otvor pro objímku, který není dostatečně hluboký, aby se do něj vešel tento výstupek, se na čepu vysune, než zcela dosedne na matici. Výsledkem je nástroj, který se zdá být zapojený, ale ve skutečnosti jezdí na konci čepu a přenáší sílu skrz závity čepu spíše než šestihrannou matici. Minimální doporučené hloubky vrtání podle běžné velikosti matice:
- Zásuvky 17–19 mm (osobní automobil): Minimální hloubka vrtání 22 mm, aby byl čistý standardní výstupek čepu M12 a M14 na evropských a asijských platformách.
- 21–22 mm zásuvky (SUV/MPV): Minimální hloubka vrtání 26 mm; Hmoždinky SUV jsou obvykle delší a vyčnívají dále za sedlo matice.
- 24 mm zásuvky (lehký nákladní automobil/dodávka): Minimální hloubka vrtání 30 mm; čepy užitkových vozidel často vyčnívají 12–18 mm za matici, zejména u konfigurací kol s pilotovaným nábojem.
Při nákupu klíče na kola s rovnou rukojetí pro dílenské použití u sedanů a lehkých nákladních vozidel – základní aplikace pro tento typ nástroje – je explicitní stanovení minimální hloubky vrtání na konec objímky jediným nejúčinnějším způsobem, jak se vyhnout oběma způsobům selhání na poli.
Výběr povrchové úpravy pro dílenské nástroje: Vyvážení trvanlivosti, ceny a vzhledu
Klíč na kola s rovnou rukojetí v prostředí opravny čelí jiným nárokům na povrchovou úpravu než nouzový nástroj OEM, který je utěsněn v prohlubni pro rezervní kolo. S dílenskými nástroji se denně manipuluje, padají na betonové podlahy, jsou vystaveny brzdovému prachu, řezným kapalinám a čisticím rozpouštědlům a očekává se, že na profesionální stěně nářadí budou vypadat reprezentativně. Volba povrchové úpravy zahrnuje kompromisy mezi odolností proti korozi, odolností proti otěru, chemickou odolností a vizuální přitažlivostí, které stojí za to explicitně posoudit.

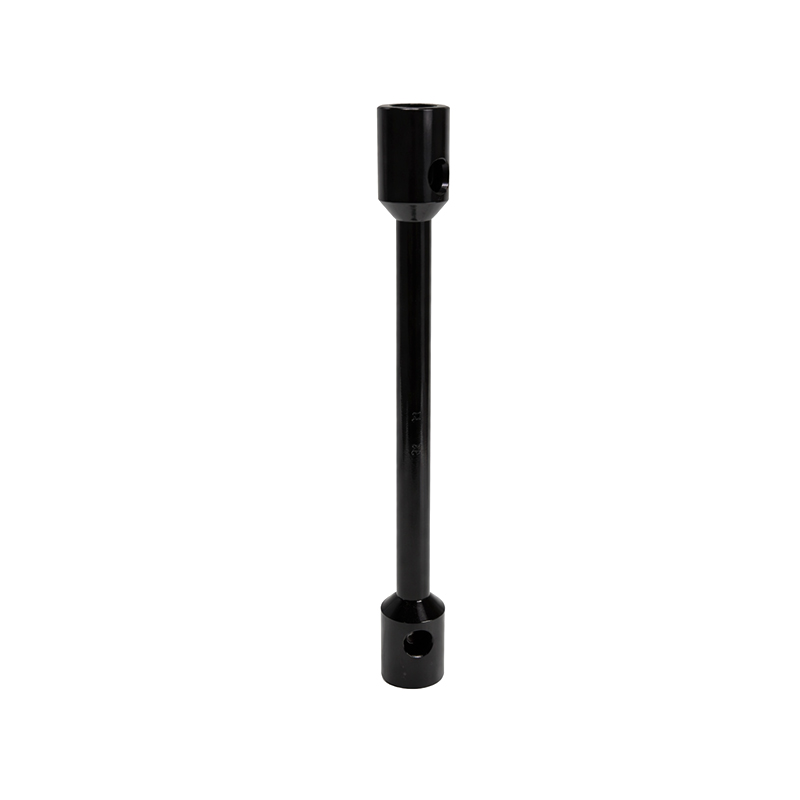

Černění (oxidová úprava)
Černění poskytuje čistý, profesionální matně černý vzhled oblíbený na trzích profesionálních nástrojů. Konverzní povlak je velmi tenký (1–3 µm) a poskytuje minimální samostatnou ochranu proti korozi – musí být doplněn olejovým nebo voskovým nátěrem, aby zůstal účinný. V dílenském prostředí, kde jsou nástroje pravidelně utírány čisticími prostředky na bázi rozpouštědel, je dodatečný olejový povlak rychle odstraněn a holá ocel zůstává zranitelná. Černění se nejlépe hodí pro vnitřní dílenské použití v suchém podnebí, kde je nástroj pravidelně udržován pomocí lehkého oleje.

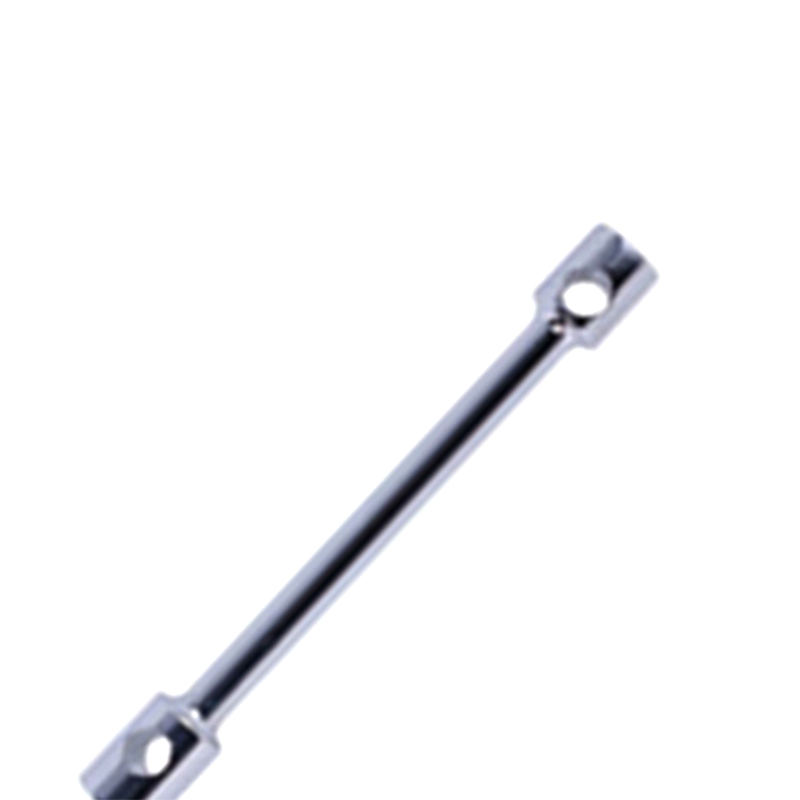

Zinkování (elektrogalvanizace)
Zinkování poskytuje aktivní ochranu proti korozi obětovaným působením zinkové vrstvy – i když je poškrábaný nebo odřený, zinek nadále přednostně chrání základní ocel tím, že koroduje. Standardní zinkování s pasivací čirým nebo žlutým chromátem dosahuje 120–200 hodin odolnosti vůči solné mlze podle ISO 9227. U dílenského nářadí, které pravidelně padá a poškrábe, je samoopravná povaha obětované ochrany zinkem dlouhodobě odolnější než čistě bariérový povlak, jako je černění.
Elektroforetický povlak (E-coat)
E-coat poskytuje nejvyšší odolnost proti korozi ze tří běžných možností – 480 hodin ochrany proti solnému postřiku při standardním testování – a také proniká do otvorů hrdel a vybrání, které nátěry nanesené nástřikem míjejí. Polymerový film je chemicky odolný vůči většině dílenských rozpouštědel a brzdových kapalin, což z něj činí preferovanou povrchovou úpravu pro nástroje používané v prostředí, kde je časté vystavení chemikáliím. Kompromisem jsou náklady: E-coat vyžaduje zařízení pro elektrolytické nanášení a řízení procesu, které přispívá k jednotkové ceně. Pro profesionální dílnu, která investuje do nástrojů s dlouhou životností, je E-coat na klíč na kola s rovnou rukojetí oprávněným vylepšením specifikace.
Logika inventáře nástrojů opravny: Když klíč na kola s přímou rukojetí překonává sadu nástrčných klíčů
Častou otázkou při nákupu dílenského nářadí je, zda sada ráčnových a nástrčných klíčů nečiní nadbytečné klíče. Pro velkoobjemové operace výměny pneumatik – základní aplikace klíče na kola s rovnou rukojetí v opravnách – má speciální klíč několik praktických výhod, které sada nástrčných klíčů efektivně nenapodobí.
Klíčové výhody klíče na kola s přímou rukojetí v prostředí opravy obratu:
- Žádný ráčnový mechanismus pro údržbu: Ráčnové mechanismy hromadí písek a vyžadují pravidelné čištění a mazání, aby byla zachována přesnost klikacího momentu. Přímý tyčový klíč nemá žádné pohyblivé části pod otvory nástrčných klíčů – nic, co by se mohlo zachytit, odizolovat nebo překalibrovat. Ve vysoce výkonné dílně se to přímo promítá do nižších nákladů na údržbu na nástroj po dobu jeho životnosti.
- Plný točivý moment při odtržení: Ráčny jsou směrová nosná zařízení určená k doběhnutí, nikoli odtržení. Použitím plného utahovacího momentu na zkorodovanou nebo přetočenou matici přes ráčnu hrozí poškození západky nebo deformace rukojeti. Pevný tyčový klíč přenáší 100 % aplikované síly přímo do objímky bez mechanismu v dráze zatížení.
- Rychlost při doběhu: Po odtržení lze klíč na kola s rovnou rukojetí otočit otáčením rukojeti mezi dlaněmi – výrazně rychleji než ráčna pro 5–8 otáček, které jsou obvykle potřebné k úplnému odstranění matice. V obchodě, který provádí 15–20 otočení pneumatik za den, tento rozdíl rychlosti přispívá k měřitelné úspoře pracovní doby.
- Nižší náklady na jednotku při stejné kvalitě: Kvalitní klíč na kola s rovnou rukojetí stojí zlomek kalibrovaného momentového klíče nebo prémiové kombinace ráčny a nástrčky. Skladování násobků pro různé velikosti párů je ekonomicky přímočaré – relevantní úvaha, když je třeba vyměnit nástroje po opotřebení nebo ztrátě v dílně.
- Jednoúčelové použití snižuje křížovou kontaminaci: V obchodě, kde se stejná sada zásuvek používá pro práci s motorem, podvozkem a servisem kol, mohou zásuvky, které jsou v kontaktu s olejovými součástmi, přenášet znečištění na čepy kol a sedla matic kol – menší, ale skutečný problém s čistotou brzdového rotoru. Speciální klíč na kola zůstává v prostoru pro pneumatiky.
Praktickým závěrem pro většinu nezávislých opraváren je, že klíč na kola s rovnou rukojetí a momentový klíč jsou doplňkové nástroje – první pro rychlé odlomení a doběhnutí, druhý pro konečné potvrzení točivého momentu podle specifikace. Používání rázové pistole pro všechny tři funkce je běžné, ale přináší samostatné riziko nadměrného utažení bez kontroly kalibrace, čemuž se většina profesionálních obchodů raději vyhýbá.
Vlastní párování zásuvek a nestandardní konfigurace: OEM a sourcing flotily nad rámec možností katalogu
Standardní katalogové klíče na kola s rovnou rukojetí pokrývají nejběžnější párování velikosti nástrčných klíčů pro běžné automobilové služby. Provozovatelé vozových parků, OEM programy pro vozidla a specializované opravárenské provozy se však často setkávají s požadavky, které katalogové produkty neřeší – a pochopení toho, kde je přizpůsobení proveditelné a nákladově efektivní, pomáhá týmům nákupu vyhnout se přílišným kompromisům ohledně přizpůsobení nebo zbytečnému placení za hotové možnosti, které téměř, ale ne zcela splňují jejich specifikace.
Běžné nestandardní požadavky na klíče na kola s přímou rukojetí, které vznikají v praxi:
- Neobvyklé párování zásuvek: Vozový park provozující importovaná vozidla s nestandardními velikostmi matic (např. 18 mm nebo 20 mm, neobvyklé v katalogovém nářadí) spolu s domácími nákladními vozy vyžaduje zakázkové vrtání zásuvky na jinak standardní tyči. Jedná se o přímočaré přizpůsobení, které nevyžaduje nové kovací nástroje – pouze jiný CNC vyvrtávací program.
- Vlastní délky rukojetí: OEM sady specifické pro vozidla někdy vyžadují délku rukojeti diktovanou prostorem pro rezervní kolo spíše než optimalizací točivého momentu. Odchylka 5 mm od standardní katalogové délky může vyžadovat zakázkovou výrobu, ale je vyrobitelná v rámci normálních procesních parametrů.
- Značkové nebo označené nástroje: Provozovatelé vozových parků a asistenční programy na silnicích často vyžadují vyražené názvy společností, čísla dílů nebo barevně odlišené povrchové úpravy pro identifikaci nástrojů a správu zásob. Jedná se o úpravy povrchu a značení, které neovlivňují konstrukční specifikace.
- Nestandardní rukojeti s průřezem: Ergonomické oválné profily nebo profily D-profilů jsou příležitostně specifikovány pro programy prémiových nástrojů, kde pohodlí úchopu odlišuje produkt v konkurenčním maloobchodním prostředí. Ty vyžadují zakázkové kování nebo vytlačovací nástroje, ale jsou proveditelné při dostatečném objemu.
Shanghai Soverchannel Industrial Co., Ltd. specificky vyniká v tomto typu nestandardního a zakázkového vývoje komponent speciálního tvaru. Integrovaná struktura výzkumu a vývoje, výroby a prodeje společnosti – s výrobou prováděnou v Nantong Jinzhai Hardware Co., Ltd. – znamená, že zakázkové projekty klíčů na kola s přímou rukojetí přecházejí od specifikace k výrobnímu vzorku bez komunikačních mezer, které vznikají, když jsou design a výroba odděleny mezi různými organizacemi. Pro zákazníky OEM a týmy pro nákup vozového parku s nekatalogovými požadavky se zavedený proces přizpůsobení spojovacího materiálu společnosti vztahuje přímo na vývoj klíčů na kola, podpořený stejně přísnou kontrolou kvality a systémem kontroly celého procesu, který se používá u veškeré výroby spojovacích prvků pro automobily.
