Matice a pružné podložky: Průvodce výběrem typů, materiálů a antivibrační ochrany

Šroub, který se při vibracích uvolní, se sám neoznámí. Prostě to selže – postupně, pak najednou. Pro inženýry, kteří specifikují upevňovací sestavy v motorech, rámech vozidel, skříních ventilátorů a průmyslových strojích, kombinace matice a pružné podložky je jednou z cenově nejefektivnějších a široce osvědčených metod udržení svěrné síly při dynamickém zatížení. Tento článek popisuje, jak kombinace funguje, jaké typy se hodí pro které aplikace, jak sladit materiály s prostředím a jaké povrchové úpravy prodlužují životnost v terénu.

Jak matice a pružinové podložky spolupracují

Samotná matice, našroubovaná na šroub a utažená podle specifikace, vytváří upínací sílu, která drží spoj pohromadě. Problém je v tom, že vibrace vyvolávají mikropohyby mezi protilehlými závity. Postupem času tyto malé boční pohyby snižují předpětí a matice ustupuje – často bez jakýchkoliv viditelných známek, dokud kloub selže.

Mezi maticí a dosedací plochou je umístěna pružná podložka. Když je matice utažena, stlačí podložku. Když se vibrace pokusí matici uvolnit, uložená elastická energie podložky brání zpětnému otáčení tím, že tlačí zpět na spodní stranu matice. Výsledkem je udržované předpětí, které samotná matice v dynamických podmínkách nevydrží.

Nejedná se o nadbytečné párování. Matice zajišťuje pevnost sevření a přenos zatížení; pružinová podložka zajišťuje mechanismus zadržení předpětí. Společně řeší oba požadavky na spolehlivé mechanické spojení: počáteční upínací síla a trvalý účinek proti povolování . Pro nákupní týmy, které získávají kompletní sestavy spojovacích prvků, výběr obou komponent od jediného dodavatele, který rozumí této interakci – jako je kontrola sortiment matic a podložek od specializovaného výrobce spojovacího materiálu — zjednodušuje specifikaci a zajišťuje rozměrovou kompatibilitu.

Typy matic používaných v sestavách náchylných k vibracím

Ne všechny matice mají stejnou odolnost vůči vibracím a správná volba závisí na velikosti zatížení, frekvenci montáže a závažnosti vibračního prostředí.

• Šestihranné matice (standardní a těžké šestihranné): Nejběžnější typ, používaný ve všeobecných průmyslových, stavebních a mechanických aplikacích. Těžké šestihranné matice mají širší ložiskovou plochu a větší záběr závitu, díky čemuž jsou vhodnější pro vysoce namáhané konstrukční spoje. Jsou standardním párem pro pružné podložky ve většině montážních specifikací.

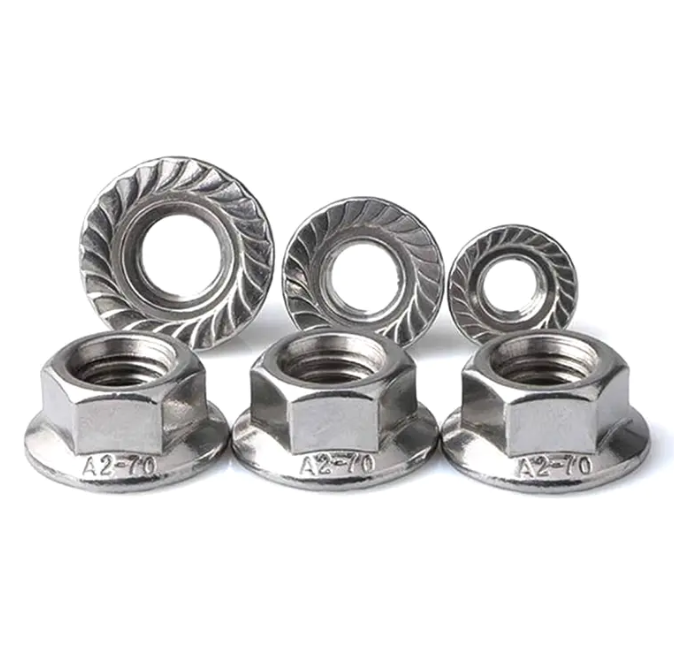

• Přírubové matice: Zahrnout integrovanou širokou dosedací plochu, která rozkládá upínací zatížení na větší plochu. Užitečné tam, kde je základní materiál měkký nebo tam, kde je při montáži obtížné přesné umístění pružné podložky.
• Nylonové pojistné matice: Obsahují nylonovou vložku, která se deformuje proti závitům šroubu a vytváří zamykání založené na tření. Vhodné pro lehčí vibrační zatížení a sestavy, které nejsou často rozebírány. Na rozdíl od pružných podložek se aretační mechanismus opakovaným používáním znehodnocuje.
• Křídlové ořechy: Navrženo pro ruční utahování v aplikacích vyžadujících časté odstraňování. Obvykle se nepoužívá s pružnými podložkami ve scénářích s vysokými vibracemi, ale běžně se používá v sestavách údržby s nízkým zatížením.

Pro většinu aplikací kritických pro vibrace – motory, čerpadla, pomocné rámy vozidel, zařízení HVAC – šestihranná matice třídy 8 nebo třídy 10 ve spojení se standardní nebo vysoce výkonnou pružinovou podložkou zůstává průmyslovým výchozím nastavením. Matice třídy 4 jsou vyhrazeny pro nenáročné aplikace s nízkými vibracemi, kde je hlavním faktorem cena.

Typy pružinových podložek a kdy je použít

Pružinové podložky nejsou jeden produkt. Tři hlavní typy mají odlišné mechanické vlastnosti, díky kterým jsou vhodné pro různé podmínky zatížení.

• Standardní (dělené) pružné podložky: Nejpoužívanější typ. Spirálovité rozdělení v podložce vytváří dva ostré konce, které se zakousnou do matice a dosedací plochy, čímž zvyšují třecí odpor spolu s elastickým předpětím. Efektivní v obecných strojích, elektrických skříních a automobilových aplikacích bez pohonných jednotek. Dostupné ve velikostech M3 až M48 podle GB/T 94.1 a ekvivalentních specifikací DIN 127.
• Pružinové podložky pro velké zatížení: Silnější průřez a vyšší tuhost pružiny než standardní podložky. Používá se tam, kde je předpětí šroubů vysoké a vibrační prostředí je silné – kompresory, těžké průmyslové stroje a konstrukční ocelové spoje vystavené dynamickému zatížení. Udržují předpětí za podmínek, kdy by se standardní podložka vyrovnala a ztratila účinnost.
• Vlnité (vlnové) pružné podložky: Vícenásobné vlnění rozmístěné po obvodu podložky. Poskytují hladší, rovnoměrnější rozložení zátěže než dělené podložky a jsou preferovány v přesných přístrojích, elektronice a lehkých mechanických sestavách, kde jsou stopy zakousnutí zanechané dělenými podložkami na povrchu ložiska nepřijatelné.

Uhlíková ocel vs. nerezová ocel: Výběr správného materiálu

Výběr materiálu pro matice a pružné podložky se řídí třemi faktory: požadavkem na pevnost, vystavením vlivu prostředí a cenou.

Uhlíková ocel je výchozí pro obecné průmyslové a stavební aplikace. Nabízí vysokou pevnost v tahu za nízkou cenu a je k dispozici v celé řadě jakostí (4, 8, 10). Jeho omezením je náchylnost ke korozi — bez povrchové úpravy spojovací prvky z uhlíkové oceli ve vlhkém nebo venkovním prostředí reziví. Pro vnitřní stroje, uzavřené kryty a suchá prostředí je uhlíková ocel s galvanizovanou nebo fosfátovanou povrchovou úpravou praktickou a ekonomickou volbou.

Nerezová ocel 304 je standardní třída odolná proti korozi, vhodná pro zařízení na zpracování potravin, architektonické aplikace, pobřežní struktury a obecně vlhká prostředí. Nabízí dobrou odolnost proti korozi ve většině atmosférických podmínek a je nemagnetická, což je důležité v určitých elektrických aplikacích. Kompromisem je nižší tvrdost ve srovnání s tepelně zpracovanou uhlíkovou ocelí — pružinové podložky z nerezové oceli jsou obecně určeny pro lehčí až střední zatížení.

Nerezová ocel 316 přidává do slitiny molybden, čímž se výrazně zlepšuje odolnost proti korozi vyvolané chloridy (slaná voda, chemická expozice). Je určen pro námořní hardware, pobřežní zařízení, chemické zpracovatelské závody a pobřežní infrastrukturu, kde by 304 nakonec selhal. Nákladová prémie nad 304 je zhruba 20–30 %, plně odůvodněná životním prostředím.

Častou chybou je specifikace matic z nerezové oceli s pružnými podložkami z uhlíkové oceli nebo naopak, bez ohledu na galvanickou kompatibilitu. Ve vlhkém prostředí urychlí kontakt různých kovů korozi méně ušlechtilého materiálu. Spojte materiály v celé sestavě upevňovacího prvku.

Povrchové úpravy: Přizpůsobení povrchu prostředí

U spojovacích prvků z uhlíkové oceli není povrchová úprava volitelná – určuje životnost. Každý ze tří nejběžnějších způsobů ošetření vyhovuje jiné úrovni expozice.

• Zinkování (galvanické nebo žárové pokovování): Standardní ošetření pro vnitřní a lehké venkovní použití. Galvanicky pokovený zinek poskytuje střední ochranu za nízkou cenu a je vhodný pro většinu obecných průmyslových a stavebních aplikací v neagresivním prostředí. Žárové zinkování nabízí silnější povlak s lepší venkovní odolností, ale může ovlivnit toleranci závitu u menších spojovacích prvků.
• povlak Dacromet: Zinko-hliníkový vločkový povlak na vodní bázi aplikovaný při nízké teplotě. V odolnosti vůči solné mlze překonává galvanicky pokovený zinek pěti až desetinásobně, což z něj činí specifikovanou úpravu pro automobilové součásti podvozku, můstky a venkovní konstrukční upevňovací prvky. Dacromet je také bez rizika vodíkové křehkosti, což je důležité pro šrouby a matice s vysokou pevností (třída 10).
• Černění (černý oxid): Konverzní nátěr, který sám o sobě poskytuje minimální ochranu proti korozi, ale snižuje odrazivost a obvykle se používá v kombinaci s olejem nebo voskem. Běžné v optických zařízeních, přesných strojích a aplikacích, kde je vyžadován vzhled a mírná odolnost proti korozi. Není vhodný do venkovního nebo vlhkého prostředí bez dodatečného ochranného nátěru.

Pro venkovní aplikace a prostředí s vysokou vlhkostí, chemickou expozicí nebo slaným vzduchem je hierarchie výběru jasná: nerezová ocel jako první volba, uhlíková ocel s povlakem Dacromet jako cenově výhodná alternativa a standardní galvanizace pouze tam, kde je expozice skutečně mírná. Určení nesprávného ošetření je jednou z nejčastějších příčin předčasného selhání upevňovacích prvků při instalaci v terénu.

Aplikační scénáře: Kde tato kombinace funguje nejlépe

Pár matice-pružina-podložka pokrývá širokou škálu průmyslových odvětví, ale její hodnota je nejvýraznější ve třech kategoriích použití.

Motory a točivé stroje: Elektromotory, čerpadla a ventilátory generují trvalé vibrace při stejných frekvencích. Spojovací prvky zajišťující uložení motoru, svorkovnice a pouzdra ložisek jsou pod stálým cyklickým zatížením. Standardní pružné podložky se šestihrannými maticemi třídy 8 jsou specifikací montáže ve většině směrnic výrobců motorů právě proto, že tato kombinace má v těchto podmínkách desítky let ověřený výkon.

Vozidla a dopravní zařízení: Spoje podvozku, upevňovací body zavěšení, držáky výfuku a upevnění panelu karoserie, to vše funguje v prostředí s vysokými vibracemi s cyklováním teplot a otřesy způsobenými vozovkou. Automobiloví výrobci OEM a dodavatelé úrovně 1 ve velké míře specifikují pružné podložky v šroubových spojích bez utahovacího momentu. Pro manažery zásobování, kteří získávají spojovací prvky pro montáž vozidla nebo aplikace na trhu s náhradními díly, je zajištění rozměrů pružných podložek přizpůsobených třídě matic a velikosti šroubů stejně důležité jako výběr materiálu.

Průmyslová stavební a konstrukční ocel: Šroubované ocelové spoje v průmyslových budovách, plošinách a podpěrách zařízení těží z odolných pružinových podložek, když je konstrukce vystavena provozním vibracím od sousedních strojů, zatížení větrem nebo seismické aktivitě. V těchto aplikacích vysokopevnostní konstrukční šrouby spárované se správně specifikovanými maticemi a podložkami tvoří kompletní spojovací sestavu, kterou navrhují stavební inženýři.

Zdroj a specifikace: Co zkontrolovat před objednávkou

Matice a pružné podložky jsou katalogové položky, ale katalogové položky se ve skutečné kvalitě značně liší. Při zadávání zakázek na výrobu nebo údržbu ověřte před zadáním objemových objednávek následující.

Nejprve potvrďte certifikát materiálu. Matice z uhlíkové oceli třídy 8 a matice z nerezové oceli 304 vypadají na poličce identicky; certifikát potvrzuje skutečné materiálové složení a mechanické vlastnosti. Renomovaní výrobci standardně dodávají protokoly o zkouškách materiálů. Za druhé zkontrolujte rozměrovou shodu s příslušnou normou – DIN 934 pro šestihranné matice, DIN 127 pro dělené pružné podložky nebo ekvivalentní specifikaci ISO/ANSI pro vaši aplikaci. Za třetí, u dílů s povrchovou úpravou si vyžádejte výsledky testu v solné mlze. Upevňovací prvek potažený Dacrometem, který uvádí 480 hodin odolnosti proti solné mlze, by měl mít zkušební údaje, které to prokazují.

Pro OEM aplikace vyžadující vlastní rozměry, specifické kombinace jakostí nebo patentované povrchové úpravy, spolupráce s výrobcem, který nabízí Služby přizpůsobení spojovacích prvků OEM a ODM zajišťuje, že specifikace montáže mohou být splněny bez kompromisů. Standardní katalogové produkty pokrývají většinu aplikací; okrajové případy jsou, kdy se vlastní schopnost stává rozhodujícím faktorem při výběru dodavatele.
