Jack Bolts a Závitová tyč s: Skryté jádro každého automobilového zvedáku
Když řidič zastaví na kraji silnice a sáhne po nůžkovém zvedáku, to poslední, na co myslí, je technika uvnitř. Přesto výkon, bezpečnost a životnost tohoto zvedáku závisí téměř výhradně na jediném komponentu: na šroub zvedáku . Tento podlouhlý upevňovací prvek, označovaný také jako vodicí šroub nebo závitová tyč, převádí manuální rotační sílu na vertikální zdvih, který zvedá vozidlo ze země. v Soverchannel Industrial CO.,Ltd Specializujeme se na výrobu a velkoobchodní dodávky těchto precizně zpracovaných komponentů – a věříme, že kupující si zaslouží důkladné pochopení toho, co odděluje spolehlivý šroub zvedáku od selhání, které teprve čeká.

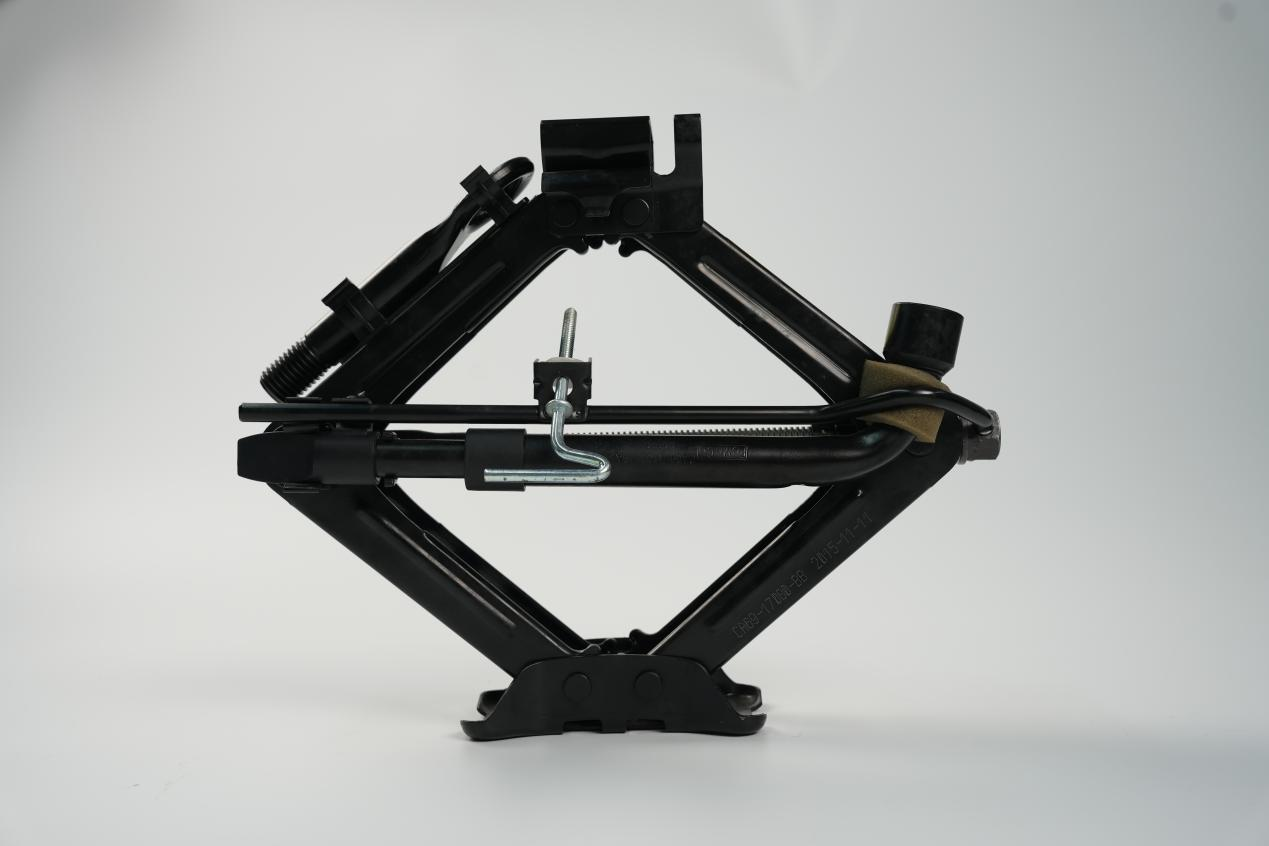

Co je to Jack Bolt a jak to funguje v nůžkovém auto Jacku
Zvedací šroub je podlouhlý závitový spojovací prvek, který slouží jako mechanické jádro nůžkového zvedáku pro automobily. Na rozdíl od staardních šestihranných šroubů má zvedací šroub na jednom konci plochou nebo smyčkovou hlavu, osazenou zónu a přesně vyřezaný závitový dřík, který může mít délku od 300 mm do 800 mm v závislosti na jmenovitém zatížení. Když klika zapadne do smyčkového konce a operátor s ní otočí, závitová tyč pohání ramena nůžek do otevření nebo zavření, čímž se rotace převede do vertikálního posunu.
Nůžkový zvedák se široce používá pro výměnu pneumatik na silnici a údržbu podvozku vozidla – situace, které vyžadují kompaktní, přenosný a spolehlivý zvedací nástroj. Běžná zatížení zahrnují 0,8T, 1T, 1,5T a 2T a každá vrstva vyžaduje závitovou tyč s proporcionálně větším průměrem, pevností v tahu a přesností závitu. Zvedák pro větší zatížení znamená silnější a delší šroub zvedáku – v této technické realitě neexistuje žádná zkratka.
Normy závitů, na kterých záleží: Stub Acme, Lichoběžníkové a metrické
Forma závitu je pravděpodobně nejdůslednějším konstrukčním rozhodnutím u jakéhokoli šroubu zvedáku. Závit musí přenášet enormní tlakové a tahové zatížení cyklus po cyklu, přičemž musí odolávat opotřebení a udržovat rozměrovou stabilitu. Globálnímu trhu dominují tři závitové systémy:
- Stub Acme (ANSI/ASME B1.8): The 1/2-10 Stub Acme je zdaleka nejběžnější specifikací závitu používanou u nůžkových zvedáků pro automobily v Severní Americe a na exportních trzích. V porovnání se standardním profilem Acme má varianta stub menší hloubku závitu, což zvyšuje průřez kořene závitu a zlepšuje odolnost proti odizolování při rázovém zatížení. 5/8"-8 Stub Acme se používá u zvedáků s vyšší kapacitou. Dvouvodičové šrouby Acme dále zvyšují rychlost zdvihu a jsou standardem v těžkých průmyslových aplikacích.
- Lichoběžníkový závit (GB/T 5796 / DIN 103): Lichoběžníkové závity, jako jsou Tr 16×2, Tr 14×2 a Tr 18×3, široce používané na evropských a asijských trzích zvedáků, nabízejí efektivní přenos zatížení a lze je snadno vyrábět pomocí válcovacích zařízení.
- Kulatý závit (DIN 405): Profily jako RD 16×2 a RD 18×1/8 se nacházejí ve specializovaných zvedácích, kde je prioritou odolnost proti nárazům a odolnost vůči nečistotám, protože zaoblená geometrie kořene snižuje koncentraci napětí.
- Standardní metrika (M12, M14): Konvenční metrické závity zůstávají nákladově efektivní pro lehčí zvedáky a domácí náhradní díly, i když jsou méně účinné při trvalém vysokém zatížení.
Výběr správného tvaru závitu není pouze cvičením specifikace – přímo určuje, zda bude zvedák fungovat hladce po celá léta, nebo se během několika použití vyvine vůle, hluk a případné selhání.
Materiál a proces: Od surové oceli po hotovou závitovou tyč

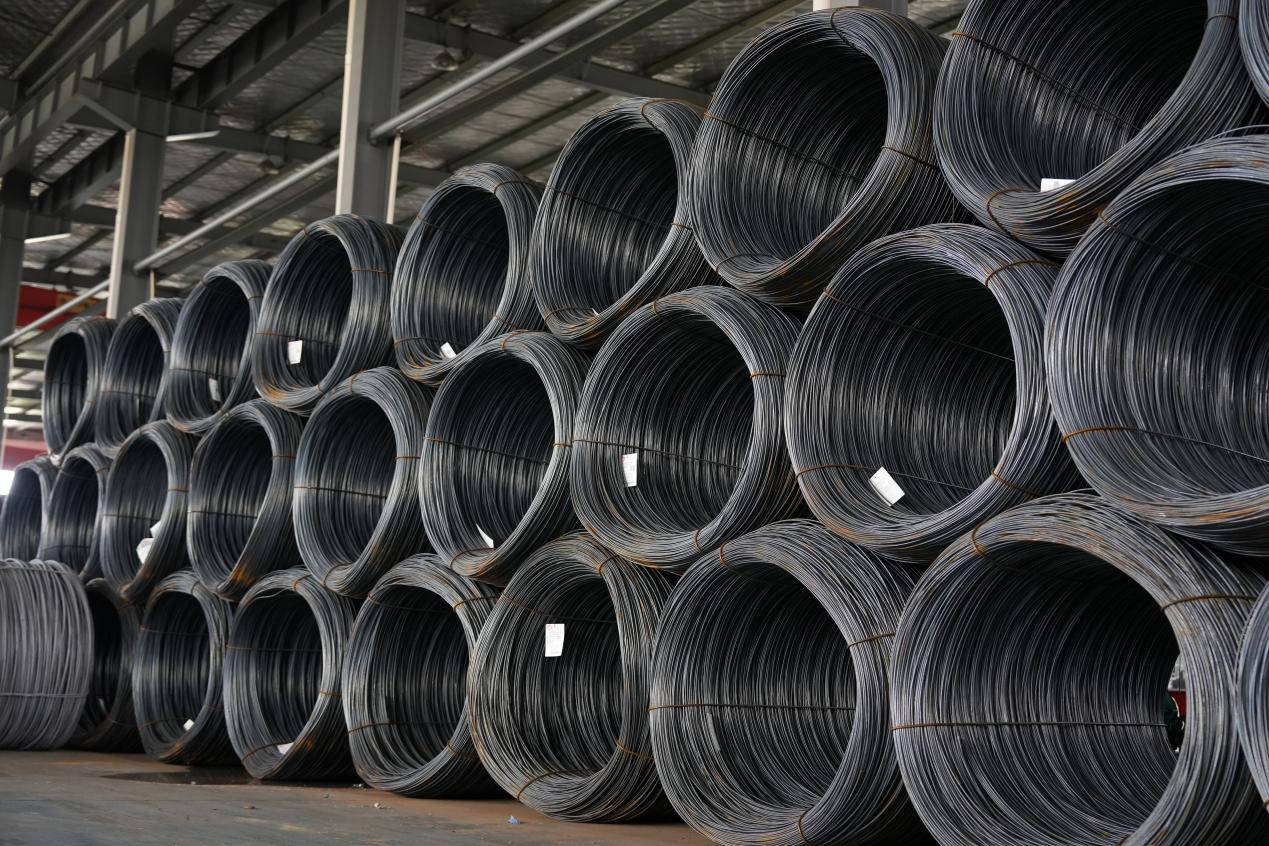

Špičkové šrouby pro zvedáky začínají středně uhlíkovou nebo legovanou ocelí: třídy jako 45#, 35K a 45K poskytují základní tvrdost a tažnost vyžadovanou pro aplikace zvedáků, zatímco slitiny jako 40Cr a 35CrMo jsou určeny pro zvedáky s vysokým zatížením nebo kritické z hlediska bezpečnosti, kde mez kluzu a odolnost proti únavě musí překročit standardní limity uhlíkové oceli. Tyto volby zajišťují, že jak tahový tah, tak torzní namáhání během zvedání jsou v bezpečných provozních mezích – klíčové faktory ověřené zkouškami zdvihu vozidla a tlakovými zkouškami.

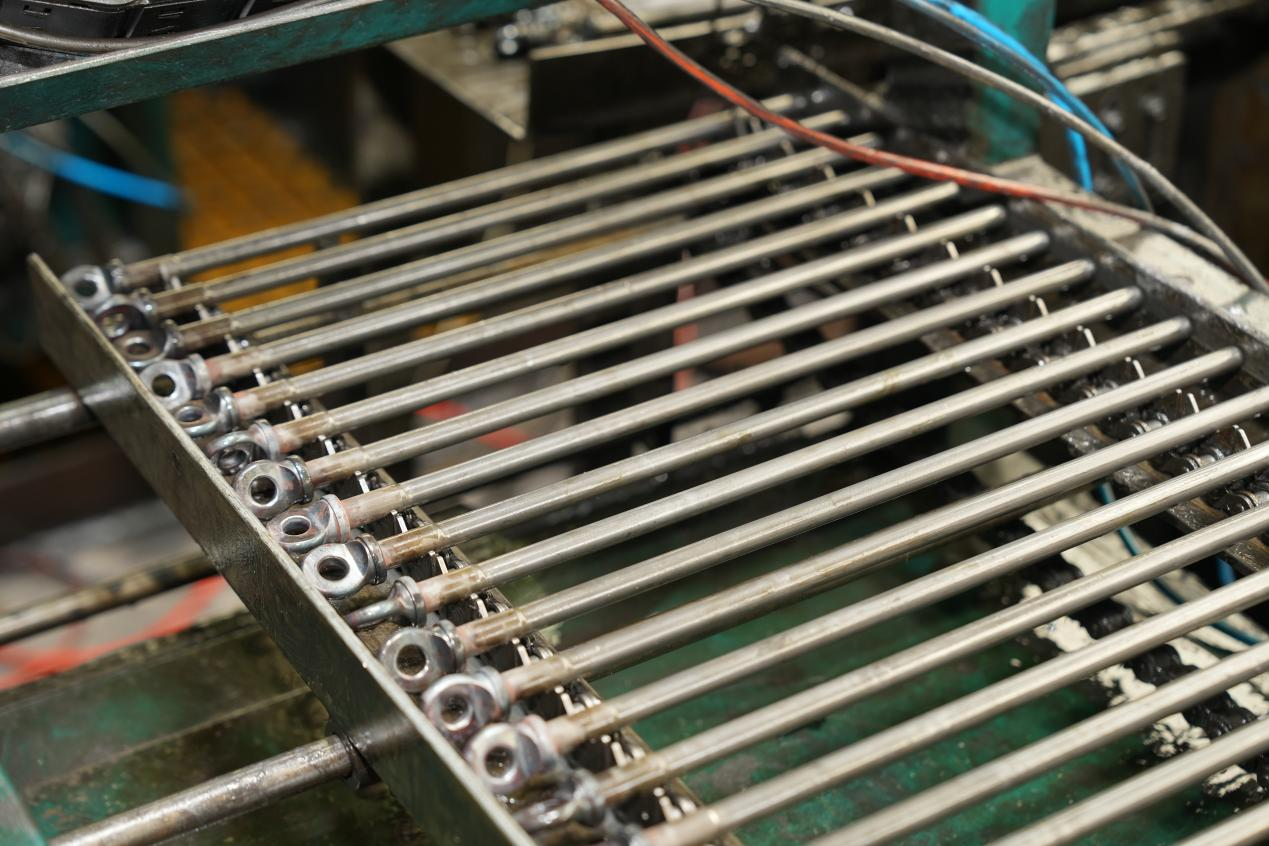

Výrobní sekvence typického šroubu zvedáku probíhá: moření a fosfátování suroviny → sféroidizační žíhání → tryskání a tažení drátu → rovnání a stříhání → kování za studena nebo kování za tepla → válcování závitů (potah M8 až M60) → povrchová úprava. U závitových tyčí pod 500 mm se upřednostňuje řezání za studena, protože poskytuje užší rozměrové tolerance a vynikající povrchovou úpravu ve srovnání s ekvivalenty kovanými za tepla. Delší tyče často vyžadují kování za tepla s následným CNC dokončovacím obráběním.
Povrchová ochrana dokončí proces. Zinkování je standardem pro běžné automobilové zvedáky pro trh s náhradními díly, zatímco fosfátový povlak kombinovaný s antikorozním olejem se používá tam, kde je zvedák vystaven delšímu venkovnímu nebo vlhkému prostředí. Obě úpravy jsou aplikovány interně v integrovaném výrobním závodě Soverchannel Industrial.
ASTM A193 a další normy, které definují kvalitní spojovací prvky
Zdroje kupujících velkoobchod spojovacího materiálu u zvedáků byste měli věnovat velkou pozornost certifikacím materiálů. ASTM A193 je široce uznávaným americkým standardem pro šroubovací materiály z legované a nerezové oceli určené pro vysokoteplotní nebo vysokotlaký provoz – a jeho klasifikační systém (B7, B8 atd.) poskytuje spolehlivý slovník pro komunikaci požadavků na mechanické vlastnosti napříč globálními dodavatelskými řetězci. Zatímco ASTM A193 se častěji uvádí pro svorníky používané v tlakových nádobách a přírubových spojích, její vliv na kulturu specifikací spojovacích prvků z ní udělal užitečnou referenci dokonce i v diskusích o nákupu automobilových a průmyslových zvedáků.
Kromě ASTM by nákup šroubů zvedáku měl ověřit:
- Třída tolerance závitu (např. 6g pro vnější závity v metrických systémech)
- Rozsah tvrdosti (typicky 28–34 HRC pro šrouby zvedáku ze středně uhlíkové slitiny)
- Tolerance přímosti po celé délce hřídele
- Přilnavost k povrchové úpravě a odolnost proti postřiku solí
Renomované zdrojové továrny poskytují zprávy o zkouškách materiálu (MTR) a zprávy o rozměrové kontrole s každou zásilkou. Pokud dodavatel nemůže dodat tyto dokumenty, je to varovný signál bez ohledu na cenu.
Čepy a šestihranné šrouby v sestavě zvedáku: Podpůrné role, které nemohou selhat
Nůžkový zvedák není jen závitová tyč – je to sestava vzájemně do sebe zapadajících součástí cvočky and šestihranné šrouby otočné klouby jsou stejně důležité jako středový šroub zvedáku. Tyto otočné upevňovací prvky musí absorbovat jak dynamická smyková zatížení, tak ohybové momenty pokaždé, když se zvedák pod zatížením zalomí. Poddimenzované nebo nekvalitní otočné šrouby jsou běžným místem selhání u levných nůžkových zvedáků, které způsobují kývání ramen, naklánění zvedáku nebo v extrémních případech kolaps sestavy.
Soverchannel Industrial dodává otočné čepy a šestihranné šrouby jako koordinované komponenty vedle naší řady zvedacích šroubů, které zajišťují kompatibilitu závitů, přizpůsobenou povrchovou úpravu a konzistentní mechanickou třídu v celé sadě spojovacích prvků. To je jedna z klíčových výhod získávání zdrojů od a továrna na zdroje s vertikálními výrobními schopnostmi spíše než sestavováním kusovníků od více nespojených dodavatelů.
Velkoobchodní spojovací prvky z továrny na zdroje: Proč je to důležité pro výrobce OEM a distributory
Pro výrobce zvedáků, distributory automobilových dílů a velkoobchodníky MRO získávají šrouby zvedáků a související spojovací prvky z vertikálně integrovaného továrna na zdroje přináší tři konkrétní výhody. Za prvé, kontrola nákladů: eliminace přirážek obchodních společností a snížení počtu dodavatelských vztahů přímo komprimuje výsledné náklady, což je důležité při soutěži o velkoobchodní ceny spojovacího materiálu ve velkém měřítku. Zadruhé, flexibilita specifikací: továrna s vlastním zařízením na válcování závitů (pokrývající M8–M60), linkami pro řezání za studena, vysokofrekvenčními tvářecími lisy a možnostmi CNC dokončování může pojmout vlastní profily závitů, nestandardní délky hřídele a patentované povrchové úpravy, kterým se běžní distributoři prostě nemohou vyrovnat. Za třetí, odpovědnost za kvalitu: když jediné zařízení kontroluje vstupní kontrolu surovin, tvarování, závitování a povrchovou úpravu, sledovatelnost je jednoznačná – nutnost pro komponenty automobilové třídy, které podléhají stažení z trhu nebo auditům v terénu.
Soverchannel Industrial CO.,Ltd. provozuje přesně tento druh integrovaného zařízení s výrobní kapacitou pokrývající celou řadu výše popsaných typů šroubů a spojovacích prvků. Vítáme dotazy od výrobců nůžkových zvedáků OEM, velkoobchodních distributorů spojovacího materiálu a kupujících na trhu s náhradními díly pro automobilový průmysl, kteří hledají spolehlivého, transparentního dodavatelského partnera schopného specifikace.
Výběr správného šroubu Jack: Praktický kontrolní seznam
Při specifikaci nebo získávání šroubu zvedáku pro použití s nůžkovým zvedákem pro automobily by měly být před zadáním objednávky potvrzeny následující parametry:
| Parametr | Typický rozsah / Možnosti | Dopad |
|---|---|---|
| Nosnost zvedáku | 0,8T / 1T / 1,5T / 2T | Určuje minimální průměr hřídele a jakost materiálu |
| Závitová forma | 1/2-10 Stub Acme, Tr16×2, M14, RD16×2 | Řídí účinnost zatížení, míru opotřebení a shodu s regionálními normami |
| Délka hřídele | 300–800 mm | Musí odpovídat dosahu zdvihu; delší tyče vyžadují ověření přímosti |
| Stupeň materiálu | 45#, 40Cr, 35CrMo | Přímo ovlivňuje pevnost v tahu a mez kluzu při zatížení vozidla |
| Povrchová úprava | Zinkování / fosfátový olej | Ochrana proti korozi pro očekávanou životnost |
| Výrobní proces | Kurz za studena (≤500 mm) / kování za tepla | Rozměrová přesnost a povrchová úprava |
Přizpůsobení každého parametru skutečným servisním požadavkům – spíše než výchozí nastavení na nejlevnější dostupnou možnost – je to, co odlišuje zvedák, který projde únavovým testem 50 000 cyklů, od zvedáku, který selže na silnici.
Závěr
Šroub zvedáku není zboží. Ať už nese profil 1/2-10 Stub Acme pro nůžkový zvedák pro automobily na americkém trhu, lichoběžníkový závit pro evropskou OEM montáž nebo vlastní specifikaci pro těžký průmyslový výtah, jeho design, materiál, tvar závitu a povrchová úprava společně určují, zda produkt uspěje nebo selže v reálných podmínkách. Soverchannel Industrial CO.,Ltd. přináší více než deset let specializovaných zkušeností s výrobou šroubů se zvedacími šrouby a velkoobchodní výrobou spojovacích prvků s plnou kontrolou procesu od suroviny až po konečnou kontrolu. Zveme vás, abyste kontaktovali náš tým a prodiskutovali vaše specifikace, vyžádali si vzorky nebo prozkoumali náš proces továrního auditu.
