I. Společné symboly vlákna
①Npt (National Pipe Thread): Standardní americké vlákno trubky s úhlem vlákna 60 °, běžně používaného pro obecné účely.
②PT (britské standardní nitě zkosené trubky): Vlákno úhlu vlákna 55 ° se pro utěsnění široce používá. Britská trubková vlákna jsou jemná vlákna, aby se udržovala síla, protože hlubší hrubé nití oslabují vnější průměr potrubí.
③pf (paralelní závit potrubí): Typ přímého vlákna používaný při připojení potrubí.
④g (Whitworth Pipe Thread): 55 ° bez vlákna těsnicího potrubí v rodině Whitworth. „G“ představuje válcová potrubí, kde variace 55 ° a 60 ° jsou založeny na specifických funkčních aplikacích.
⑤ZG (Zúčasněné trubkové nití): typ kónické vlákna běžně se vyskytuje ve vodovodním potrubích, dříve označených jako RC ve starších čínských národních standardech.
⑥metrické vs. palcové vlákny: Rozdíl klíče je reprezentace - metrická vlákna používají rozteč (vzdálenost mezi vlákny), zatímco americká a britská vlákna jsou definována vlákny na palec (TPI). Metrická vlákna mají rovnostánský profil 60 °, britské vlákny profilu 55 ° Isosceles a americké vlákny profilu 60 °. Metrická vlákna se měří v milimetrech, zatímco britská a americká vlákna sledují císařské jednotky.
Vlákna ⑦PIPE: primárně se používají při připojení potrubí a zajišťují těsné přizpůsobení mezi vnitřními a externími vlákny. Nominální průměr, který je k dispozici jak v přímých i zúžených formách, se vztahuje na velikost potrubí, přičemž skutečný hlavní průměr vlákna převyšuje tuto nominální velikost.
⑧Nominální průměry (např. 1/4, 1/2, 1/8 palce): Tyto hodnoty označují velikost vlákna v britském standardním systému, měřené v palcích.
Ii. Standardy vláken v různých zemích
Sjednocený standard pro vlákno sjednoceného palce široce přijatou v zemích založených na palec, tento systém vlákna zahrnuje tři série: hrubé vlákno (UNC), jemné vlákno (UNF) a extra jemné vlákno (UNFF), s další sérií konstantního rozteče (OSN).
Metoda značení: Průměr vlákna - vlákna na palec - kód řady - třída přesnosti.
Příklady:
Hrubé vlákno: 3/8–16unc - 2a
Jemné vlákno: 3/8–24UNF - 2A
Extra jemné vlákno: 3/8–32Unff - 2a
Konstantní rozteč: 3/8–20UN - 2A
První číslo (např. 3/8) představuje hlavní průměr vlákna v palcích, který se převádí na metriku vynásobením 25,4 (např. 3/8 × 25,4 = 9,525 mm).
Druhé číslo představuje počet vláken na palec.
Kódy řady (UNC, UNF, UNFF, OSN) definují typy vláken.
Poslední dvě znaky (např. 2a) označují stupeň přesnosti vlákna.
Konverze 55 ° paralelních potrubí pocházejících ze série založených na palec jsou tato vlákna široce používána po celém světě pro přepravu kapalin, plynů a připojení elektrických kabelů. Různé země však používají různá označení, která by měla být převedena podle mezinárodních srovnávacích tabulek.
Konverze 55 ° zužujících se závitů potrubí Tato vlákna mají úhel vlákna 55 ° s poměrem kuželu 1:16. Oni se široce používají po celém světě, ale každá země má různá označení, na kterou lze odkazovat v odpovídající konverzní tabulce.
Konverze 60 ° zužujících se závitů potrubí s úhlem vlákna 60 ° a poměr kuželu 1:16 se tato vlákna potrubí používají v čínském průmyslu obráběcích strojů, jakož i v USA a bývalém Sovětském svazu. Čína je původně označila za „K“, později se změnila na „Z“ a nyní odpovídá standardu „NPT“. Referenční tabulky poskytují mezinárodní ekvivalenty označení.
Konverze 55 ° trapezoidální vlákna Tato vlákna mají profil 30 ° a jsou sjednoceny na mezinárodní úrovni. Jejich označení zůstává v různých zemích konzistentní.
Ii. Standardy vláken v různých zemích
1.unifikovaný standard vlákna palce
Tento systém vlákna, široce přijatý v palecních zemích, zahrnuje tři série: hrubé vlákno (UNC), jemné vlákno (UNF) a extra jemné vlákno (UNFF), s další sérií konstantního rozteče (OSN).
Metoda značení: Průměr vlákna - vlákna na palec - kód řady - třída přesnosti.
Příklady:
Hrubé vlákno: 3/8–16unc - 2a
Jemné vlákno: 3/8–24UNF - 2A
Extra jemné vlákno: 3/8–32Unff - 2a
Konstantní rozteč: 3/8–20UN - 2A
První číslo (např. 3/8) představuje hlavní průměr vlákna v palcích, který se převádí na metriku vynásobením 25,4 (např. 3/8 × 25,4 = 9,525 mm).
Druhé číslo představuje počet vláken na palec.
Kódy řady (UNC, UNF, UNFF, OSN) definují typy vláken.
Poslední dvě znaky (např. 2a) označují stupeň přesnosti vlákna.
2. Konverze 55 ° paralelní závity potrubí
Pocházející ze série založené na palci jsou tato vlákna široce používána po celém světě pro přepravu kapalin, plynů a připojení elektrických kabelů. Různé země však používají různá označení, která by měla být převedena podle mezinárodních srovnávacích tabulek.
| Země | Kód |
| Čína | G |
| Japonsko | G 、 Pf |
| Británie | BSP 、 BSPP |
| Francie | G |
| Německo | R （Vnitřní vlákno） 、 K （Externí vlákno） |
| Sovětský svaz | G 、 Tphem |
| ISO | RP |
3. Konverze 55 ° zkosených trubkových nití
Tato vlákna mají úhel vlákna 55 ° s poměrem zúžení 1:16. Oni se široce používají po celém světě, ale každá země má různá označení, na kterou lze odkazovat v odpovídající konverzní tabulce.
| Země | Kód |
| Čína | Zg 、 r （ Externí vlákno ） |
| Británie | BSPT 、 r （ Externí vlákno ） 、 RC （ Vnitřní vlákno ） |
| Francie | G( Externí vlákno ） 、 R （ Externí vlákno ） |
| Německo | R （ Externí vlákno ） |
| Japonsko | Pt 、 r |
| ISO | R （ Externí vlákno ） 、 RC （ Vnitřní vlákno ） |
4. Přeměna závitů s kuželovým potrubím
Tato vlákna potrubí, která má úhel vlákna 60 ° a poměr kuželu 1:16, se používají v čínském průmyslu obráběcích strojů, jakož i v USA a bývalém Sovětském svazu. Čína je původně označila za „K“, později se změnila na „Z“ a nyní odpovídá standardu „NPT“. Referenční tabulky poskytují mezinárodní ekvivalenty označení.
| Země | Kód |
| Čína | Z （Starý） NPT （NOVINKA） |
| USA | NPT |
| Sovětský svaz | B |
5. Konverze 55 ° lichoběžníků
Tato vlákna mají profil 30 ° a jsou sjednoceny na mezinárodní úrovni. Jejich označení zůstává v různých zemích konzistentní.
| Země | Kód |
| Čína | T （ Old ） Tr （ Nový ） |
| ISO | Tr |
| Německo | Tr |
| Sovětský svaz | Tr |

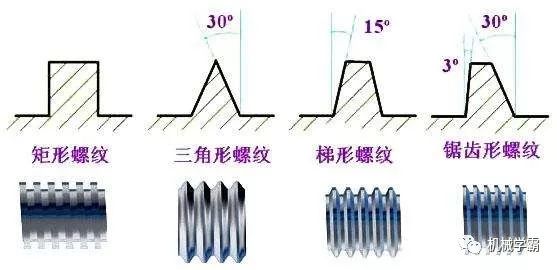

Iii. Klasifikace vláken
V závislosti na použití vláken je lze rozdělit do:
1. Mezinárodní systém metrického vlákna
Vlákno přijaté naším národním standardem CNS. Horní část vlákna je plochá, snadno se otáčí a spodní část vlákna je ve tvaru oblouku, aby se zvýšila síla vlákna. Úhel vlákna je 60 stupňů a specifikace je reprezentována M. Metric Threads lze rozdělit na hrubé a jemné rozteč. Reprezentace je taková, že M8x1.25. (M: kód, 8: nominální průměr, 1,25: hřiště).
2. americké standardní vlákno
Horní a kořen vlákna jsou ploché a síla je lepší. Úhel vlákna je také 60 stupňů a specifikace je reprezentována počtem zubů na palec. Tento typ vlákna lze rozdělit do tří úrovní: hrubé rozteč (NC); Fine Pitch (NF); Extra jemná hřiště (NEF). Reprezentace je taková 1/2-10NC. (1/2: vnější průměr; 10: počet zubů na palec; NC kód).
3. sjednocené vlákno
Je to společně Spojené státy, Spojené království a Kanada, je to nejčastěji používanou britskou vlákno.
Úhel vlákna je také 60 stupňů a specifikace je vyjádřena v počtu zubů na palec. Tento typ vlákna lze rozdělit na hrubé vlákno (UNC), jemné vlákno (UNF) a extra jemné vlákno (UNEF). Reprezentace je 1/2-10unc. (1/2: vnější průměr; 10: počet zubů na palec; kód UNC).
4. Sharp V Thread
Horní i kořen jsou namířeny, se slabou silou a často se nepoužívá. Úhel vlákna je 60 stupňů.
5. Whitworth Thread
Vlákno přijaté britským národním standardem. Úhel vlákna je 55 stupňů a symbol je „W“. Vhodné pro válcování výroby. Reprezentace je W1/2-10 (1/2: vnější průměr; 10: počet zubů na palec; w kód).
6. nit kloubky
Je to standardní vlákno nastavené německou din. Je vhodný pro připojení žárovek a gumových hadic. Symbol je „RD“.
7. Tvrzení potrubí
Jedná se o vlákno používané k zabránění úniku a často se používá k připojení kování plynu nebo kapaliny. Úhel vlákna je 55 stupňů. Lze jej rozdělit do přímých potrubních závitů s kódem „P.S., n.p.s.“ a šikmé závity potrubí s kódem „N.P.T.“. Jeho zúžení je 1:16, tj. 3/4 palce na stopu.
8. Square Thread
Má vysokou účinnost přenosu, sekundu pouze pro kuličky, ale nelze jej upravit po opotřebení, což je jeho nevýhodou. Obecně se používá pro šrouby v vizích a nití jeřábů.

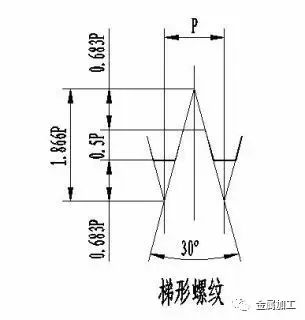

9. Trapezoidální nit
To se také nazývá vlákno ACME. Účinnost přenosu je o něco nižší než u čtvercových nití, ale může být upravena ořechy po opotřebení. Úhel metrického nití je 30 stupňů a úhel imperiálního nit je 29 stupňů. Obecně se používá pro olověný šroub soustruhů. Symbol je „Tr“.
10. vlákno buttress
Také známý jako zkosený vlákno je vhodný pouze pro přenos jednoho směru. Jako jsou šroubové konektory, tlakové látky atd. Symbolem je „BU“.
11. Vlákno míče
Je to vlákno s nejlepší účinností přenosu. Je obtížné vyrábět a má velmi vysoké náklady. Používá se v přesných strojích. Například olověný šroub strojů CNC.
Indikace britských šroubů
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH je vlákno levé ruky (RH je pravé vlákno, které lze vynechat).
(2) Vlákno s dvojitým vláknem.
(3) 5/8 britské nití, vnější průměr 5/8 ".
(4) 3 délka šroubu 3 ".
(5) 13 vlákna má 13 zubů na palec.
(6) UNS Unified Standard Standard Thread hrubý výška.
(7) Fit 2. úrovně, externí vlákno (3: těsné přizpůsobení; 2: střední přizpůsobení; 1: volné přizpůsobení) A: vnější vlákno (může být vynecháno), B: Vnitřní vlákno.
Imperiální nit
Velikost imperiálního vlákna je obvykle vyjádřena jako počet vláken na palec délky vlákna, označovaných jako „vlákna na palec“, což je přesně vzájemnou hřiště. Například vlákno s 8 vlákny na palec má rozteč 1/8 palce.
