Jack Screw for Car: Jak to funguje, typy a průvodce výběrem

Co dělá zvedák v zvedáku auta

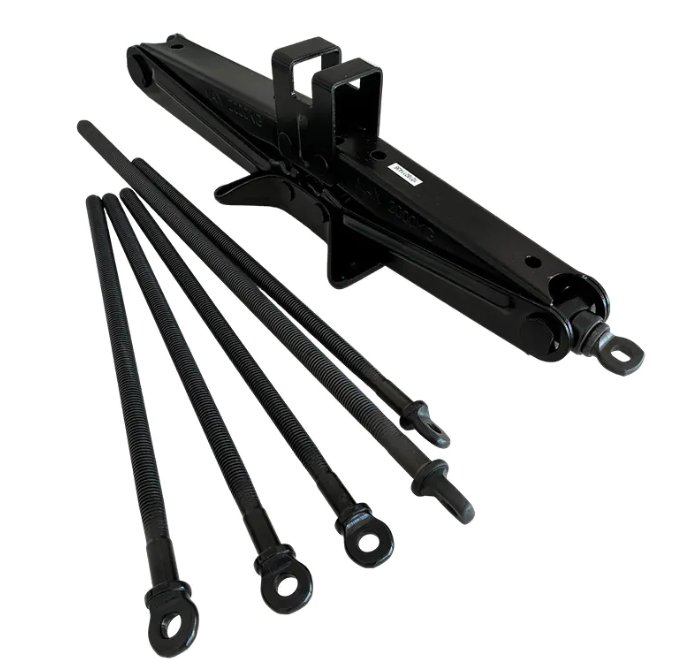

Zvedací šroub je závitový hřídel uvnitř zvedáku automobilu, který převádí rotační sílu na přímočarý zvedací pohyb, který zvedá vozidlo ze země. Otočte šroubem a matice, která je na jeho závitech, se pohybuje po délce hřídele a tlačí zvedací bod zvedáku nahoru mnohem větší silou než ruka, která zatáčí.

Tato mechanická výhoda je to, co umožňuje jedné osobě zvednout auto vážící více než tunu pouze pomocí ručního klíče. Šroubový závit dělá těžké zvedání, doslova výměnou rotační vzdálenosti za zvedací sílu – mnoho otočení rukojetí pro malý vertikální pohyb, ale s dostatečným znásobením síly, aby se zvýšila vážná hmotnost. Pro výrobce, kteří vyrábějí nebo získávají zvedáky, naše kompletní řada produktů se zvedacím šroubem a masivní ocelovou hřídelí pokrývá základní možnosti součástí tohoto mechanismu.

Jak mechanismus šroubu a matice generuje zvedací sílu

Mechanismus se opírá o dvě části, které spolupracují: hřídel se závitem a odpovídající matici. Jak se hřídel otáčí, závity nutí matici k axiálnímu pohybu po její délce, a protože je matice připojena k nosné plošině zvedáku, tento axiální pohyb se stává vertikálním zdvihem. Čím těsnější a přesnější je záběr závitu, tím hladší je tento převod z rotace do zdvihu.

Klíčovým bezpečnostním prvkem zabudovaným do většiny závitů zvedáku je samosvorné chování. Úhel závitu je dostatečně mělký, že samotné tření zabraňuje otáčení šroubu zpět pod zatížením, což znamená, že zvedák drží svou pozici, jakmile přestanete otáčet rukojetí - nebude se pomalu spouštět pouze z hmotnosti spočívající na něm. Jedná se o zásadně odlišný bezpečnostní mechanismus, než na který spoléhají hydraulické zvedáky, které potřebují samostatné ventily k udržení tlaku.

Běžné typy hlavy šroubu a závitu

Ne všechny zvedací šrouby jsou vyrobeny stejným způsobem a konstrukce hlavy a profil závitu ovlivňují fungování součásti v provozu.

Lichoběžníkový profil si zaslouží zvláštní pozornost, protože se stal standardem pro aplikace, kde záleží na přesnosti zdvihu. Lichoběžníkové vodicí šrouby navržené pro hladký a přesný zdvihový pohyb distribuuje zatížení na širší čelo závitu než standardní V-závit, což snižuje opotřebení a udržuje zvedací akci konzistentní po tisíce cyklů použití, spíše než degradaci po opakovaném těžkém zatížení.

Materiály a přesnost, které určují bezpečnost

Šroub zvedáku, který selže při zatížení, není drobná závada – je to součást podpírající vozidlo nad osobou pracující pod ním, takže výběr materiálu a přesnost výroby zde záleží více než u většiny aplikací spojovacích prvků. Vysoce uhlíková ocel a legovaná ocel jsou dvě nejběžnější volby materiálů, vybrané speciálně pro jejich kombinaci pevnosti v tahu a odolnosti vůči deformaci při trvalém zatížení.

Přesnost závitu je stejně důležitá jako surovina. Šroub s nekonzistentním stoupáním závitu nebo špatnou povrchovou úpravou vytváří nerovnoměrné rozložení zatížení na matici a soustřeďuje napětí na méně kontaktních bodů závitu, než návrh zamýšlí. Postupem času to urychluje opotřebení a zvyšuje riziko stržení závitu při zatížení – přesně ten režim selhání, který mění rutinní výměnu pneumatiky ve vážné zranění. Zdroje výrobců zakázkové šroubové tyče se šestihrannou hlavou navržené speciálně pro automobilové zvedáky měli očekávat zdokumentované údaje o toleranci závitu jako součást standardní kontroly kvality, nikoli něco, co je požadováno jako dodatečný nápad.

Kde se používají šrouby Jack mimo garáž

Zatímco automobilová údržba je nejznámější aplikací, zvedákové šrouby postavené na stejných mechanických principech se objevují ve stavebnictví, logistice a průmyslovém vybavení. Vyrovnání základů budovy se spoléhá na šroubové zvedáky pro stejnou samouzamykací stabilitu, která je činí bezpečnými pod zaparkovaným autem. Skladové a logistické operace používají podobné zvedací šrouby v zařízení s nastavitelnými plošinami, kde na kontrolovaném, opakovatelném vertikálním pohybu záleží více než na rychlosti zvedání.

Údržba letadla je dalším pozoruhodným případem použití, kdy šrouby zvedáku zvedají a spouštějí součásti, jako jsou horizontální stabilizátory, s přesným, přírůstkovým ovládáním. Ve všech těchto aplikacích je základním požadavkem stejný požadavek, pro který jsou zkonstruovány automobilové zvedáky: převod rotačního vstupu na spolehlivý, nosný lineární pohyb bez složitosti hydraulických systémů.

Tipy pro údržbu a výběr pro kupující OEM

Pro týmy, které získávají šrouby zvedáku jako součást spíše než kupovat hotový zvedák, odděluje několik kontrol spolehlivý dlouhodobý dodavatelský vztah od vztahu, který vede k selhání na místě. Potvrďte jmenovitou nosnost s bezpečnostní rezervou vhodnou pro zamýšlenou třídu vozidla – šroub dimenzovaný přesně na očekávané zatížení nezanechává žádný nárazník pro nerovný povrch, zvedání mimo střed nebo postupné opotřebení.

• Ověřte, zda certifikace materiálu (uhlíková ocel nebo legovaná ocel) odpovídá zatížení a prostředí, ve kterém bude zvedák pracovat
• Vyžádejte si údaje o toleranci závitu a povrchové úpravě spíše než spoléhání na obecné technické listy
• Potvrďte možnosti povrchové úpravy (zinkování, chromování) vyhovující očekávanému vystavení korozi v terénu
• Zeptejte se, zda může dodavatel vyrobit nestandardní délky hřídele nebo typy hlav pro konkrétní konstrukci zvedáku

Důležitá je také pravidelná údržba v terénu, a to i u dobře vyrobeného komponentu. Šrouby by měly být pravidelně kontrolovány, zda nevykazují opotřebení závitu, ohýbání nebo korozi, a před opětovným uvedením do provozu vyměňte jakoukoli poškozenou jednotku – malé náklady na úvodní kontrolu proti riziku selhání zvedání při zatížení.
